ADI亚德诺 HMC851 产品介绍
2026-03-09
0次
特性
- 输入内部端接至50 Ω
- 差分与单端工作
- 传播延迟: 97 ps
- 快速上升和下降时间: 15/14 ps
- 可编程差分输出电压摆幅: 500 - 1,300 mV
- 低功耗: 241 mW(典型值)
- 单电源: -3.3V
- 16引脚3x3mm SMT封装: 9mm²
产品详情和应用

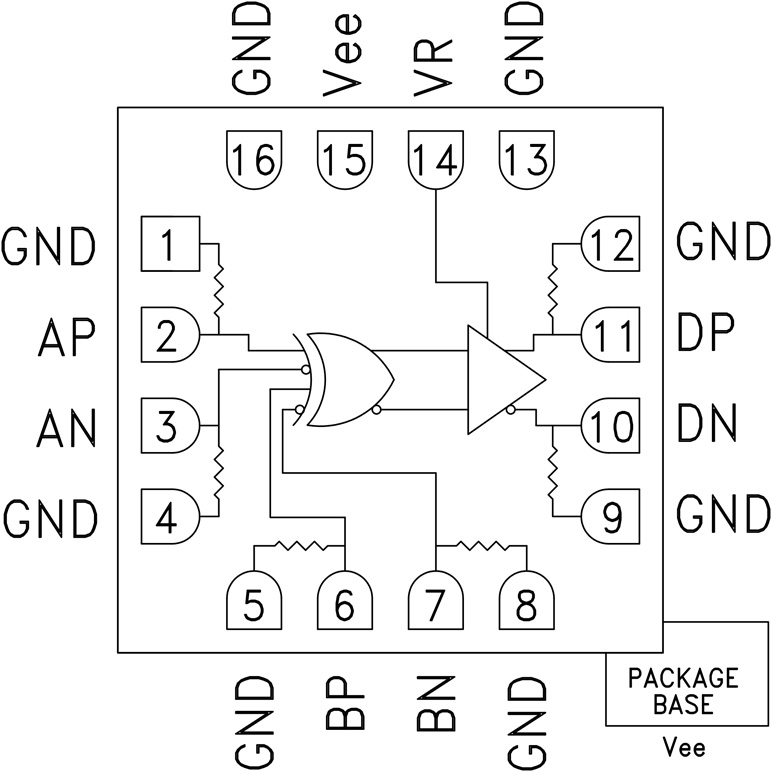

HMC851LC3C是一款XOR/XNOR门功能器件,支持高达28 Gbps数据传输速率以及高达28 GHz时钟频率。 HMC851LC3C还集成一个输出电平控制引脚VR,可用于损耗补偿或信号电平优化。
HMC851LC3C的所有输入信号均以50 Ω端接至片上接地,可采用交流或直流耦合。 HMC851LC3C的差分输出可交流或直流耦合。 输出可以直接连接到50 Ω接地端接系统,如果采用50 Ω端接至非接地直流电压,则可以使用隔直电容。 HMC851LC3C采用-3.3V DC单电源供电,提供符合RoHS标准的3x3 mm SMT陶瓷封装。
应用
- RF ATE应用
- 宽带测试和测量
- 串行数据传输高达28 Gbps
