ADI亚德诺_HMC749_产品介绍

ADI亚德诺 HMC749 产品介绍

2026-03-09 0次

特性

支持时钟频率：可达26 GHz
差分和单端操作
传播延迟： 95 ps
快速上升和下降时间： 18 / 17ps
可编程差分
输出电压摆幅： 600 - 1100 mV

低功耗： 270 mW（典型值）
单电源： +3.3V
16引脚陶瓷3x3mm
SMT封装： 9mm²

产品详情和应用

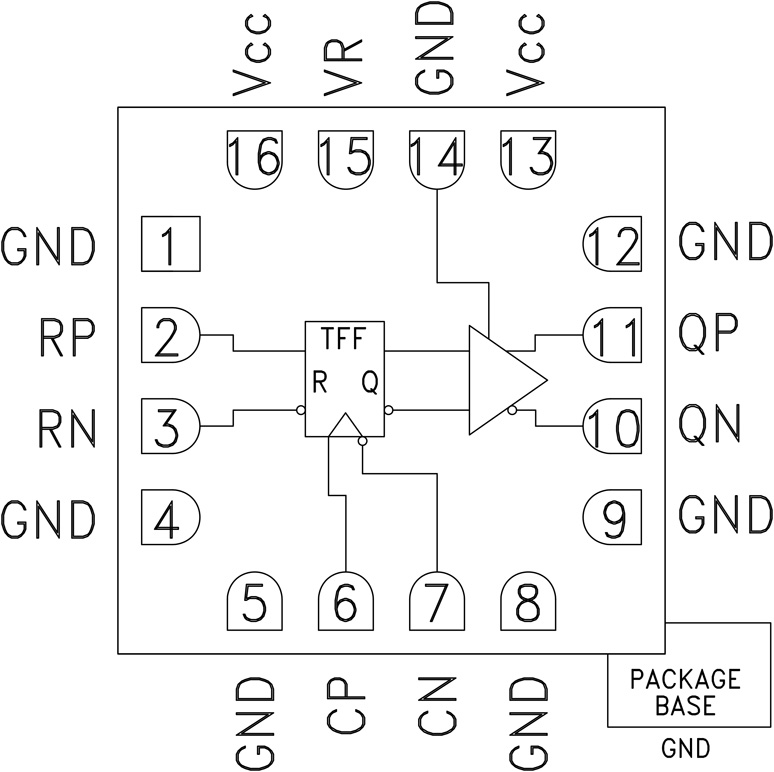

HMC749LC3C是一款集成复位功能的T型触发器，支持高达26 GHz的时钟频率。正常工作时，若复位引脚未置位，则输出将在时钟正边沿切换先前的状态。这样，可实现时钟输入的二分频。对复位引脚进行置位可迫使Q输出低电平，无论时钟边沿状态如何（异步复位置位）。反转时钟输入便可支持负边沿触发应用。 HMC749LC3C还具有输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

所有HMC749LC3C输入信号通过50Ω片内端接至Vcc，可采用交流或直流耦合。输入或输出可直接连接至50 Vc端接系统，同时如果端接系统为50Ω接地，可使用隔直电容。 HMC749LC3C采用+3.3V DC单电源供电，采用符合RoHS标准的3x3 mm SMT陶瓷封装。

应用

串行数据传输速率高达26 Gbps
高速分频器（高达26 GHz）
宽带测试和测量
RF ATE应用
