特性

产品详情和应用

ADV7625是一款高性能、5路输入、2路输出、高清多媒体接口(HDMI^®)收发器，集成交叉点和分频器功能。 该器件支持3 GHz视频，具有两个独立的HDMI收发器、两个独立的HDMI发送器、两个音频输出端口、两个音频输入端口以及一个像素端口输入。 借助经过全面测试的ADI中继器软件库和驱动程序，ADV7625支持所有HDCP中继器功能。

ADV7625集成的HDMI接收器和发送器支持接收与发送3 GHz视频格式，包括24 Hz/25 Hz/30 Hz下的4k x 2k，以及所有强制性HDMI 3D TV格式。 接收器和发送器还支持THX^® Media Director^™。

每个HDMI接收器都集成一个均衡器，可确保该接口在最长30米的电缆条件下具有鲁棒的工作性能。 HDMI接收器共享768字节易失性扩展显示识别数据(EDID)存储器，为一个或两个EDID提供便利——每个接收器使用一个。 各HDMI端口具有专用的5 V检测和热插拔(Hot Plug^™)置位引脚。

每个HDMI发送器都支持音频回授通道(ARC)，集成HDMI CEC控制器，支持能力发现和控制(CDC)。

ADV7625提供两个音频输出端口和两个音频输入端口。 每个音频端口支持从HDMI流提取音频输出数据，或将音频数据插入HDMI流，通道数多达8个。 支持的HDMI音频格式有：I2S、S/PDIF、直接数字流(DSD)和高比特率(HBR)音频。

ADV7625集成一个TTL像素端口输入，方便接收来自模拟前端解码器（如ADV7180或ADV7181D）的数字视频数据。

ADV7625集成一个TTL像素端口输入，方便接收来自模拟前端解码器（如ADV7180、ADV7181D或ADV7842）的数字视频数据。

ADV7625集成屏幕显示(OSD)发生器，可以产生并控制基于高质量字符和图标的系统状态与控制显示。 该OSD能与3 GHz视频格式和3D视频重叠。 有兴趣使用OSD的客户可以获得Blimp——ADI公司的OSD开发工具。

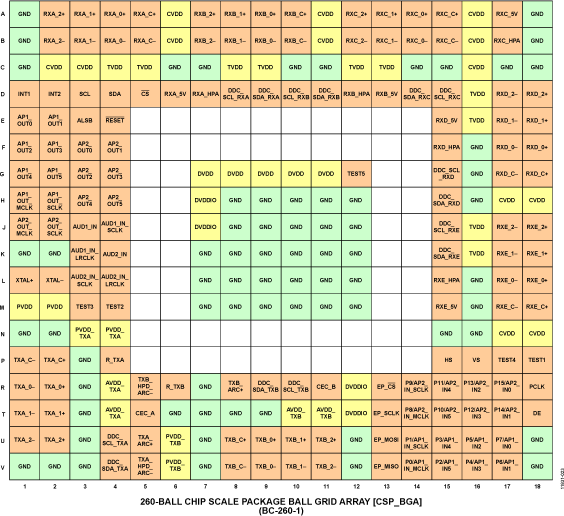

ADV7625采用节省空间的260引脚、15 mm × 15 mm CSP_BGA表贴封装，符合RoHS标准，额定温度范围为0°C至+70°C。

应用

• AVR
• HTiB
• SOUNDBAR，支持HDMI中继器
• 其他中继器应用
