特性

• 1 路输入、1 路输出 HDMI 收发器
  • 支持高达 8k60 YCbCr 4:2:0、12 位视频
  • 支持高达 8k30 RGB/YCbCr 4:4:4/4:2:2、12 位视频
  • 支持高达 4k120 4:4:4、12 位高帧率视频
• HDMI 接收器
  • 支持高达 48Gbps FRL
  • 支持高达 18Gbps TMDS 视频
  • eARC 变送器
  • 片内 4 模块 EDID SRAM，由外部 MCU 主机处理器通过 API 管理
• HDMI 变流器
  • 支持高达 48Gbps FRL
  • 支持高达 18Gbps TMDS 视频
  • eARC 接收器
• HDCP
  • 支持 HDCP 1.4 和 HDCP 2.3
  • 支持变流器和接收器端口上的独立 HDCP
  • 完全集成的 HDCP 1.4 和 HDCP 2.3 中继器模式
  • OTP 内存中的片内密钥存储
• 音频
  • 音频提取和插入端口
  • 支持 6 通道 1 位音频
  • 支持 8 通道 192kHz、24 位 LPCM 音频
  • 支持 24.576Mbps IEC 61937 压缩音频
• 视频
  • FRL 到 TMDS 以及 TMDS 到 FRL 模式转换
  • 支持 VRR、FVA 和 ALLM 直通
  • 支持动态 HDR 直通，包括 HDMI 动态 HDR 元数据、HDR10+ 和杜比视觉
  • 支持 DSC 1.2a 压缩视频直通
• 基于字符和图标的 OSD，能够在 2D 和 3D 视频格式上叠加文本和图标
• CEC 2.0
• HDMI 1.4a、HDMI 1.4b、HDMI 2.0、HDMI 2.1 和 DVI 兼容收发器

产品详情和应用

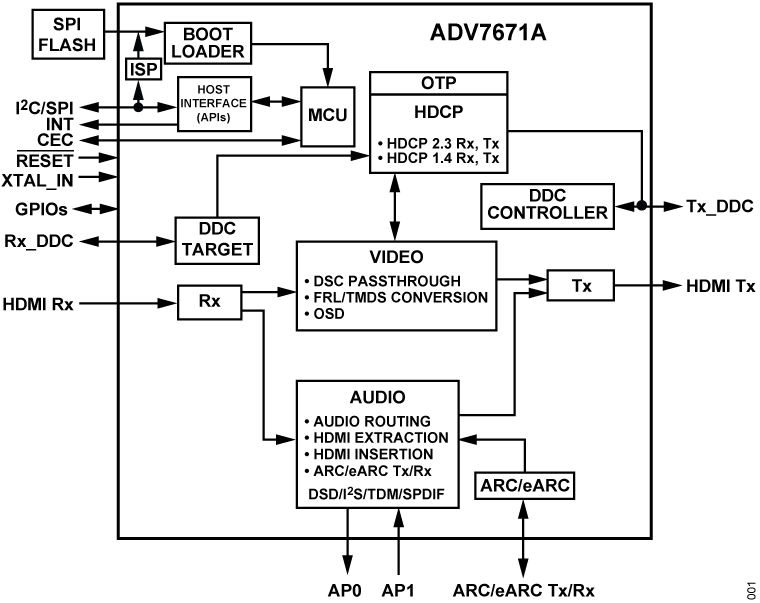

ADV7671 是一款高清多媒体接口 (HDMI^®) 收发器。

ADV7671 支持 48Gbps 固定速率链路 (FRL) 和 18Gbps 过渡最低差分信号 (TMDS) 视频速率。ADV7671A 提供 HDMI 接收器端口、HDMI 发射器端口、音频输入端口、音频输出端口和增强音频回传通道 (eARC) 接口。

HDMI 接收器和发射器支持未压缩的最高达 60Hz 的 8K (8k60) YCbCr 4:2:0 12 位视频、30Hz 的 8K (8k30) RGB 12位视频和 120Hz 的 4K (4k120) RGB 12 位高帧率视频，且兼容数字视觉接口 (DVI)。

音频输入输出端口支持 192kHz 的 8 通道、96kHz 的 16 通道和 48kHz 的 32 通道线性脉冲编码调制 (LPCM)。ADV7671A 音频端口还支持压缩音频格式。

eARC 接口可以配置为 eARC 变送器或 eARC 接收器。eARC 接口支持 8 通道、192kHz LPCM 音频和高比特率音频 (HBR) 压缩音频格式，包括 1 位 Direct Stream Digital^® (DSD) 音频、Dolby Atmos^™、Dolby TrueHD^™ 和 DTS-HD^™。

ADV7671A 支持显示流压缩 (DSC) 1.2a 数据直通以及 HDMI 动态 HDR、HDR10+ 和 Dolby Vision^™ 的高动态范围 (HDR) 元数据直通。

ADV7671A 实施高带宽数字内容保护 (HDCP) 2.3 规范，以保护优质内容交付。HDCP 2.3 向后兼容 HDCP 2.2，并支持 HDCP 1.4 以提供与传统设备的互操作能力。

ADV7671A 集成屏幕显示 (OSD) 发生器，可产生并控制基于高质量字符和图标的系统状态与控制显示。OSD 可以与高达 8k/10k 的未压缩视频格式重叠。

ADV7671A 使用高级主机控制器应用编程接口 (API)，通过 I2C/串行外设接口 (SPI) 进行配置。

ADV7671A 采用带裸露焊盘的 108 引脚架构芯片级封装 (LFCSP)，额定工作温度范围为 0°C 至 70°C。

如需样片或购买 ADV7671A，客户必须通过 HDMI Licensing Administrator, Inc. 获取 HDMI 2.1 授权采用者许可，并通过 Digital Content Protection, LLC (DCP) 获取 HDCP 2.x 授权采用者许可。

应用

• 音视频接收器
• 条形音箱
