ADI亚德诺 HMC745 产品介绍
2026-03-09
0次
特性
- 输入内部端接50 Ω电阻
- 差分和单端工作
- 快速上升和下降时间:21/19 ps
- 低功耗:240 mW(典型值)
- 可编程差分
输出电压摆幅:600 mV至1200 mV
- 传播延迟:95 ps
- 单电源: 3.3V

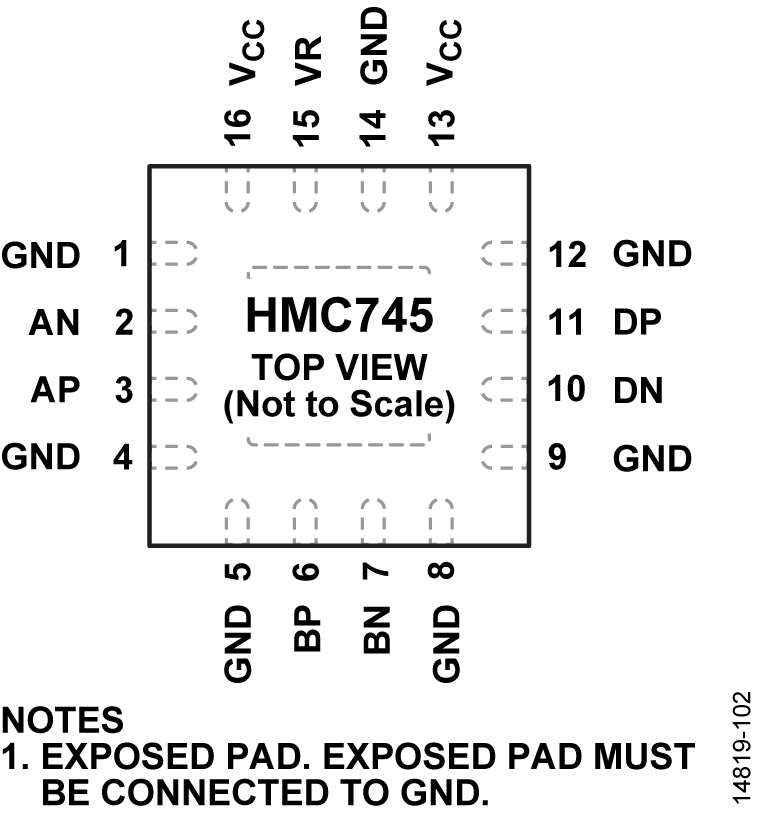

- 16引脚、3 mm × 3 mm LCC陶瓷封装
产品详情和应用

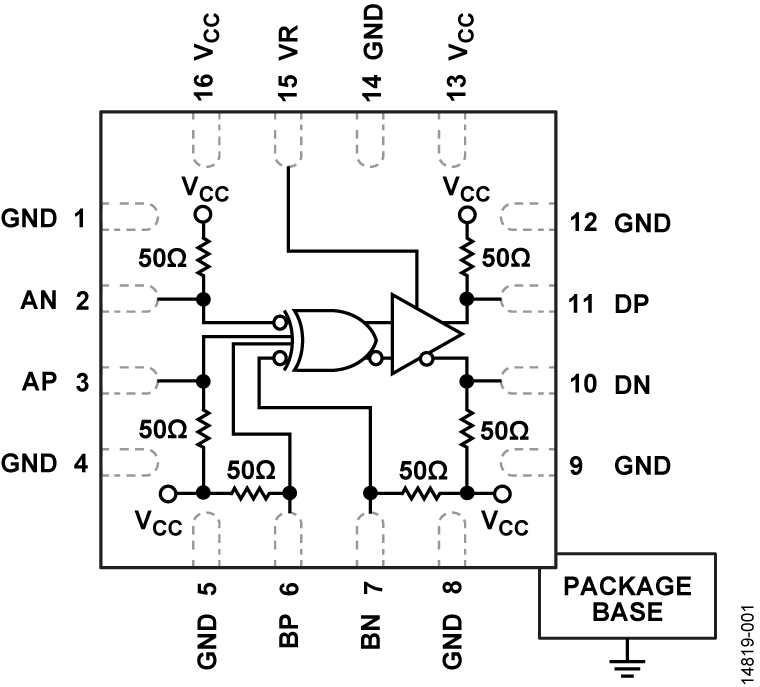

HMC745是一个XOR/XNOR栅极功能,旨在支持最高13 Gbps的数据传输速率和高达13 GHz的时钟频率。HMC745还具有输出电平控制引脚VR,支持损耗补偿或信号电平优化。
HMC745的全部输入和输出信号均以50 Ω端接至片上Vcc,并支持交流或直流耦合。
输入或输出可以直接连接到50 Ω VCC端接系统,如果端接系统采用50 Ω接地,则可以使用隔直电容。HMC745采用3.3 V DC单电源供电,采用符合RoHS标准的3 mm × 3 mm LCC陶瓷封装。
应用
- RF自动测试设备(ATE)应用
- 宽带测试和测量
- 串行数据传输高达13 Gbps
- 数字逻辑系统高达13 GHz
