特性

产品详情和应用

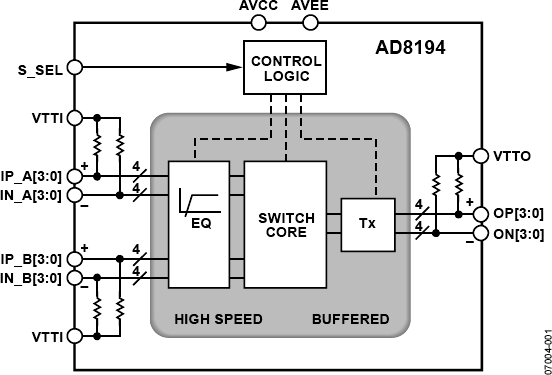

AD8194是一款低成本、四通道2:1 TMDS®开关，适合高速HDMI™/DVI视频应用。该器件具有均衡输入特性，非常适合配置较长电缆的系统。它的主要功能是将单链路（HDMI或DVI）的高速信号切换到单链路输出。AD8194是一种完全缓冲式开关解决方案，输入端和输出端均端接50 Ω电阻，提供全摆幅输出信号恢复，反射极小，可改善系统信号完整性。

AD8194提供32引脚LFCSP表贴塑封封装，节省空间，并且符合RoHS标准；额定工作温度范围为−40°C至+85°C。

产品聚焦

1. 支持最高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）以上的HDMI格式及UXGA (1600 × 2300)以上的DVI分辨率。
2. 完全缓冲的输入和输出。
3. 输入电缆均衡器支持输入端使用较长的电缆。对于典型的24 AWG电缆，AD8194在最高2.25 Gbps数据速率时可补偿20 m以上的损耗。
4. 50 Ω片内输入和输出匹配端接电阻可改善系统信号完整性。
5. 单引脚源选择位。
6. 低附加抖动。

应用

• 高清电视机(HDTV)
• 多路输入显示器
• 投影仪
• 影音接收机
• 机顶盒

数据手册, Rev. 0, 11/07
