不推荐用于新设计
ADI亚德诺 ADV3003 产品介绍
2026-03-09
0次
特性
- 单电源供电(3.3 V)
- 兼容多种标准：HDMI接收机、DVI
- 6 mm × 6 mm、40引脚LFCSP封装，符合RoHS标准
- 每路输入/输出4个TMDS通道
- 支持250 Mbps至2.25 Gbps数据速率
- 支持25 MHz至225 MHz像素时钟
- 完全缓冲的单向输入/输出
- 预加重输出
- 50 Ω输入和输出匹配片内端接电阻
- 均衡输入支持使用HDMI长电缆（20米、2.25 Gbps）
- 低附加抖动
- 发射器禁用特性
降低功耗
禁用输入端接电阻 - 1路输入、1路输出HDMI/DVI高速信号均衡器/驱动器
产品详情和应用

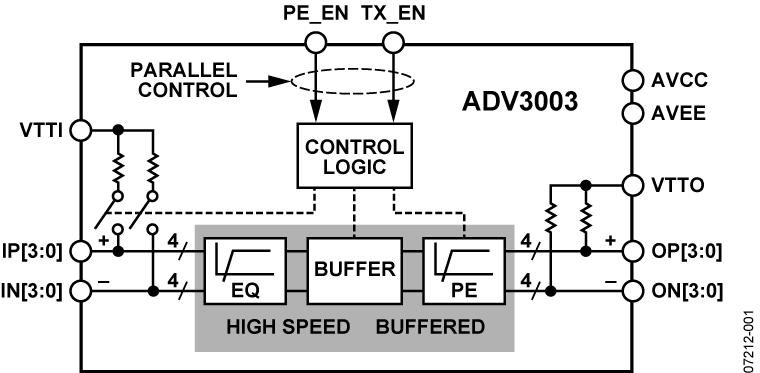

ADV3003是一款4通道TMDS（最小化传输差分信号）缓冲器，配有均衡输入和预加重输出。该器件的输入端和输出端均端接50 Ω电阻，提供全摆幅输出信号恢复，反射极小，可改善系统信号完整性。该器件针对HDMI™/DVI应用，非常适合配置长电缆、PCB走线较长及采用内部布线设计的系统。
ADV3003提供40引脚LFCSP表贴塑封封装，符合RoHS标准；额定工作温度范围为−40°C至+85°C。
产品聚焦
- 支持最高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率。
- 12 dB输入电缆均衡器支持输入端使用长电缆。对于典型的24 AWG电缆，ADV3003在最高2.25 Gbps数据速率时可补偿20米以上的损耗。
- 利用可选的6 dB输出预加重功能，ADV3003可以驱动高损耗输出电缆或较长的PCB走线。
- 50 Ω片内输入和输出匹配端接电阻可改善系统信号完整性。
- 外部控制引脚PE_EN可将输出预加重设置为0 dB或6 dB。
- 外部控制引脚TX_EN可同时禁用发射器和片内输入端接电阻。此特性可降低ADV3003的功耗，并在ADV3003禁用时告知相连的器件源。
应用
- 多路输入显示器
- 高级电视机（高清电视）前面板连接器
- HDMI/DVI 电缆延长器
