ADI亚德诺 AD8197B 产品介绍

2026-03-09 0次

特性

与AD8197A引脚兼容
支持250 Mbps至2.25 Gbps数据速率
支持25 MHz至225 MHz像素时钟
均衡输入支持使用HDMI长电缆（20米、2.25 Gbps）
完全缓冲的单向输入/输出
每路输入均有可开关控制的50 Ω片内端接电阻
可开关控制的50 Ω片内输出端接电阻
预加重输出
低附加抖动
单电源供电(3.3 V)

双向非缓冲输入/输出
灵活的电源选择(3.3 V至5 V)
兼容HDCP标准
可以切换DDC总线和2路附加信号
4路输入、1路输出HDMI/DVI链路
支持HDMI 1.3兼容型接收机
输出禁用特性
降低功耗
可移除的输出端接电阻
可以构建较大的阵列
两个AD8197B可支持HDMI/DVI双链路
兼容多种标准：HDMI接收机、HDCP、DVI
串行(I²C从器件) 和并行控制接口

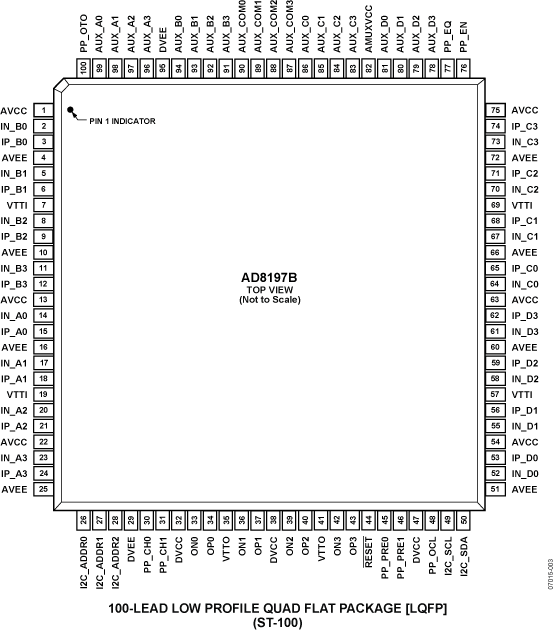

14 mm × 14 mm、100引脚无铅LQFP封装

产品详情和应用

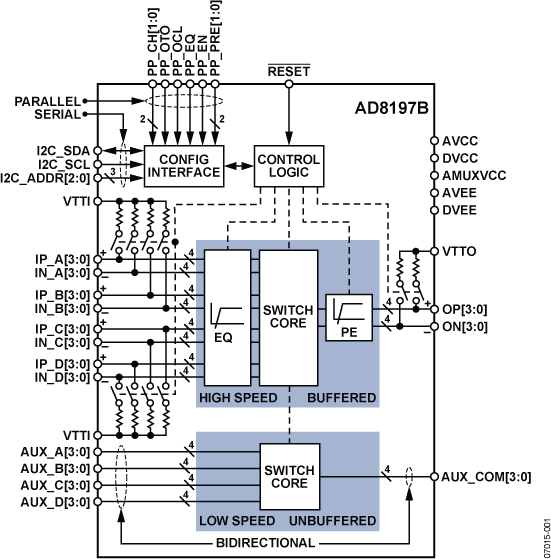

AD8197是一款HDMI^™/DVI开关，具有均衡TMDS^®输入和预加重TMDS输出，非常适合配置较长电缆的系统。输出可以设置为高阻抗状态，以降低功耗，并且/或者利用线“或”技术构建较大的阵列。AD8197具有灵活的通道捆绑模式（适合TMDS通道和辅助信号），可以配置为4:1单通道HDMI/DVI链路开关、双通道8:1开关或单通道16:1开关。 AD8197提供100引脚、无铅、表贴LQFP封装，额定工作温度范围为−40°C至+85°C。

产品聚焦

支持高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率
输入电缆均衡器支持输入端使用较长的电缆（2.25 Gbps时支持20米以上的24 AWG电缆）。
辅助开关可以路由一条DDC总线和两路附加信号，从而实现单芯片、HDMI 1.3接收兼容型解决方案。

应用

多路输入显示器
投影仪
影音接收机
机顶盒
高清电视机(HDTV)
