特性

产品详情和应用

ADM1490E/ADM1491E是具有±8 kV ESD保护功能的RS-485收发器，适用于多点传输线路中的高速、全双工通信应用。具体地，ADM1491E设计用于通信数据速率达16 Mbps的电机控制应用。

ADM1491E针对平衡传输线路而设计，符合TIA/EIA-485-A-98标准。该器件均具有12 kΩ接收器输入阻抗，支持RS-485单位负载工作模式，总线最多可连接32个节点。

差分发射器输出和接收器输入具有静电放电电路，可提供人体模型(HBM) ±8 kV保护。

ADM1491E采用5 V单电源供电。短路保护和热关断电路可防止总线竞争或输出短路导致功耗过大。

短路保护电路可使故障条件下的最大输出电流限制为±250 mA。如果热关断电路检测到芯片温度超过150°C，则会强制驱动器输出进入高阻抗状态。

如果输入未连接（浮地），ADM1491E接收器所具有的故障安全特性将使输出保持逻辑高状态。

ADM1491E具有极快且匹配严格的开关时间。驱动器传播延迟极小，数据传输速率最高可达16 Mbps，而低偏斜则使电磁辐射(EMI)降至低点。

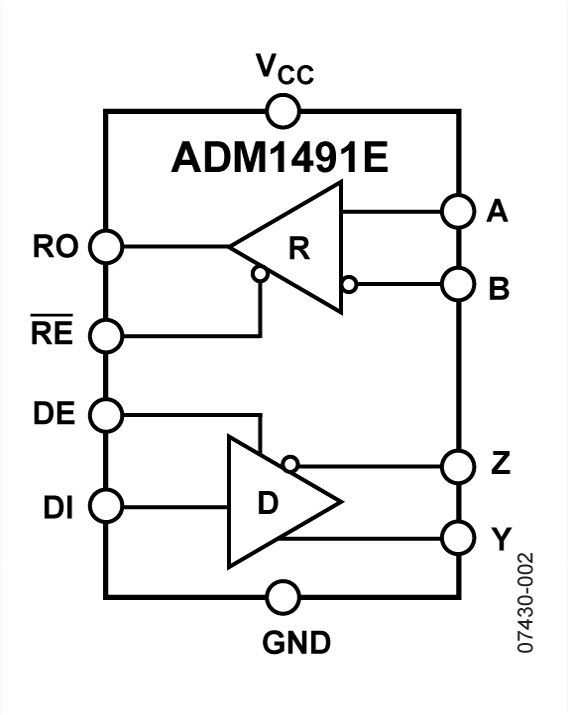

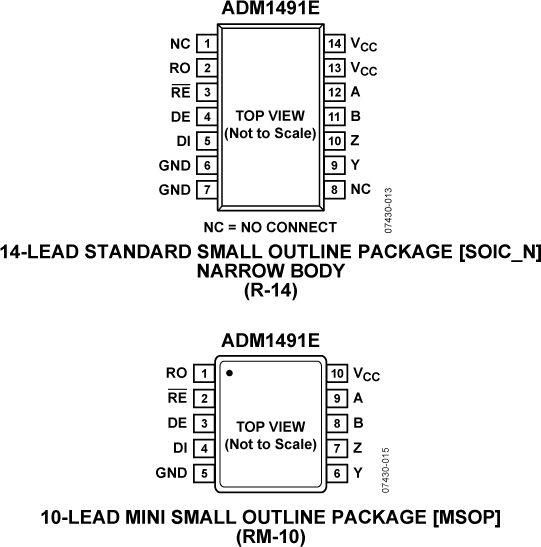

ADM1491E的额定温度范围为商用和工业温度范围，提供两种封装：14引脚窄体SOIC和10引脚MSOP。

应用

• RS-485/RS-422接口
• 工业现场网络
• 高数据速率电机控制
>
• 多点数据传输系统
• 单端至差分信号转换
