特性

• 节省空间的8引脚SOT封装
• 有保证的20Mbps数据速率
• 单+3.3V电源运行
• 发送器和接收器定时偏差6ns (最大)
• 热插播
• 共用+5V逻辑
• 允许多达256个收发器接入总线
• 1µA低功耗关断模式
• 1.7mA工作电源电流
• -7V至+12V共模输入范围
• 电流限制及热关断特性
• 半双工运行
• 汽车用温度范围

产品详情和应用

MAX3362为低功率、用于RS-485/RS-422通信的高速收发器，+3.3V单电源运行。器件内置一路由线路驱动器和接收器组成的收发器。收发器运行时数据速率可高达20Mbps，且输出定时偏差小于6ns；驱动器和接收器传输延迟保证低于50ns。快速转换和低定时偏差特性使MAX3362可理想用于多落点时钟/数据分配系统。

在标准的54Ω负载上保证+1.5V的输出幅度，符合RS-485规范。在空载或满载但是驱动器禁止的情况下，收发器汲取1.7mA电源电流。另外，MAX3362具有低功耗关断模式，关断时，电源电流降至1µA。

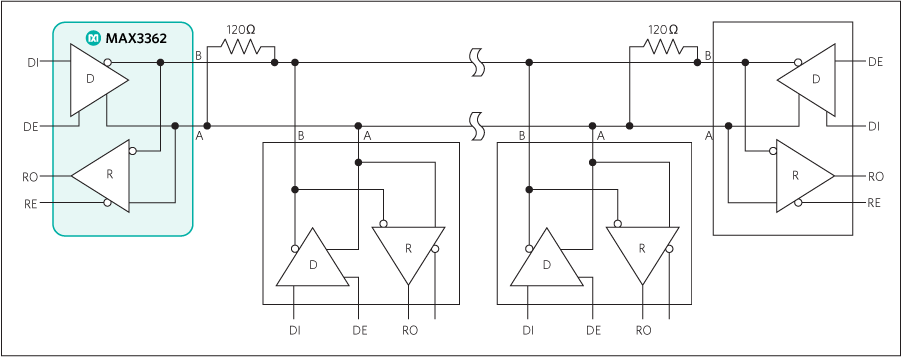

MAX3362具有1/8单位负载输入阻抗，允许多达256个收发器接入总线；MAX3362专为半双工通信而设计。器件具有热切换特性，可消除电路初始化过程中可引起的数据电缆上数据虚假跳变。驱动器有短路电流限制电路及热关断电路，使其不受过大功耗的影响。

MAX3362采用8引脚SOT封装，符合工业及自动温度范围规范。

应用

• 时钟/数据分配
• 工业控制
• 销售终端机(POS)装置
• 安全设备
• 电信设备
