特性

• 所有CMOS及RS-232输入、输出均采用±15kV ESD保护(/INVALID除外)
  • ±15kV人体模型
  • ±15kV IEC 1000-4-2气隙放电
  • ±8kV IEC 1000-4-2接触放电
• 工作在整个Li+电池电压范围内
• 逻辑门限降低到可兼容手机逻辑电源电压+1.65V
• 1µA低功耗AutoShutdown Plus模式
• 兼容下一代GSM数据速率
• 20引脚TSSOP封装

产品详情和应用

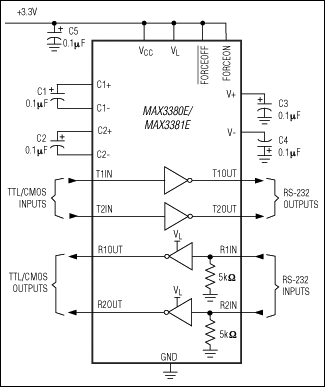

MAX3380E/MAX3381E为+2.35V至+5.5V供电的、符合EIA/TIA-232及V.28/V.24协议的接口芯片，具有对电源要求低、高数据速率及增强的TTL及RS-232端口静电放电(ESD)保护功能。MAX3380E/MAX3381E内置两路接收器和两路发送器，所有的RS-232输入、输出以及逻辑输入引脚均按人体模型和IEC 1000-4-2空气间隙放电方法规定的±15kV ESD，及IEC 1000-4-2接触放电方法规定的±8kV ESD保护。

该类器件具有独特的低压差发送器输出级，采用单电源：+3.1V至+5.5V供电时，内部双电荷泵电路保证提供真正的RS-232规格。电源电压小于+3.1V且大于+2.35V时，器件降低了传送器输出电平到仍可兼容RS-232电平的程度，且不增加电源电流。+2.35V至+5.5V的运行范围完全兼容于锂离子(Li+)电池。电荷泵电路仅需外接4个0.1µF的小电容。

MAX3380E/MAX3381E收发器采用Maxim独特的AutoShutdown Plus™技术特性来自动进入1µA关断模式。如果接收器或传送器输入端上30秒内未检测到有效信号传输，这些器件就关断板上电源和驱动器。

MAX3380E数据速率达460kbps时可保持RS-232输出电平；MAX3381E的数据速率可达250kbps，MAX3381E为有噪声和EMI的应用提供更低的摆率。MAX3380E/MAX3381E具有独特的V_L引脚，允许在混合逻辑电压系统内配合低至+1.65V的工作电压使用；输入和输出逻辑电平均通过V_L引脚设置。MAX3380E/MAX3381E采用节省空间的TSSOP封装。

应用

• 蜂窝数据电缆
• 数码相机
• GPS接收机
• PDA数据装载电缆
