特性

• 为RS-485 I/O引脚提供ESD保护
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• 采用+3.3V单电源供电——无需电荷泵
• 与+5V逻辑兼容
• 支持12Mbps数据速率(MAX3485E/MAX3490E/MAX3491E)
• 摆率限制实现无误差数据传输(MAX3483E/MAX3488E)
• 2nA低电流关断模式(MAX3483E/MAX3485E/MAX3486E/MAX3491E)
• 共模输入电压范围：-7V至+12V
• 提供全双工和半双工版本
• 行业标准75176引脚排列(MAX3483E/MAX3485E/MAX3486E)
• 用于驱动器过载保护的限流和热关断功能

产品详情和应用

MAX3483E系列器件(MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E)是具有±15kV ESD保护的+3.3V、低功耗收发器，适用于RS-485和RS-422通信。每个器件包含一个驱动器和一个接收器。MAX3483E和MAX3488E具有限摆率驱动器，可充分降低EMI并减少因电缆端接不当引起的反射，从而实现数据速率高达250kbps的无误差数据传输。部分限摆率的MAX3486E支持高达2.5Mbps的传输速率。MAX3485E、MAX3490E和MAX3491E的传输速率高达12Mbps。

所有器件均具有增强型静电放电(ESD)保护。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护。

驱动器具有短路限流功能，并且通过热关断电路将驱动器输出置于高阻抗状态，以防止功耗过大。接收器输入具有故障安全特性，可在两个输入均开路时确保输出保持逻辑高电平。

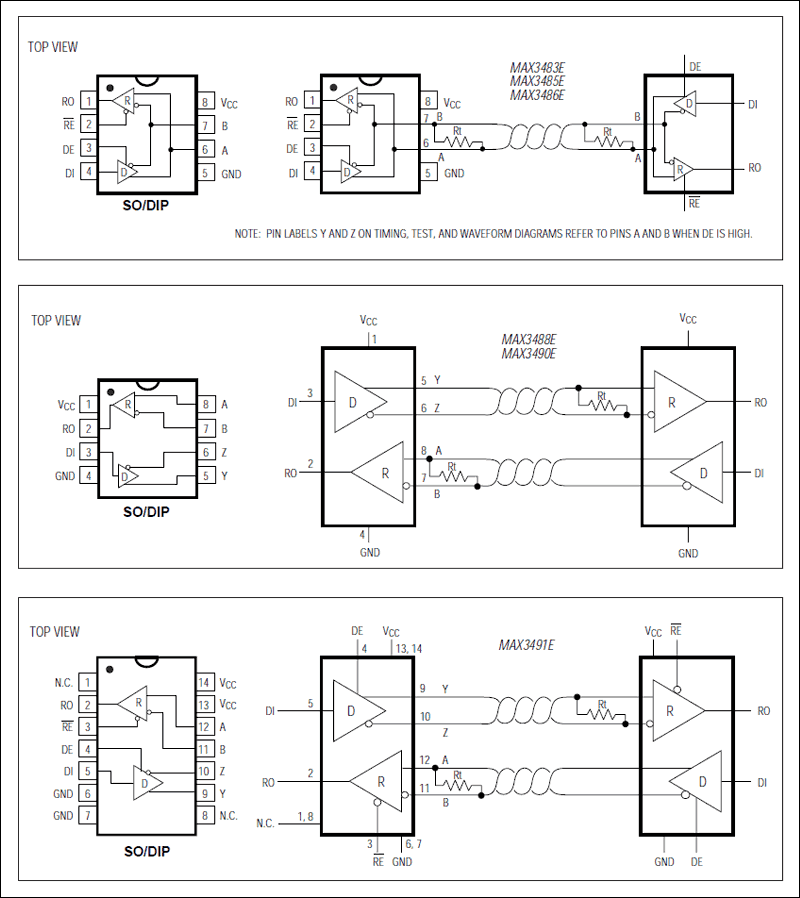

MAX3488E、MAX3490E和MAX3491E具有全双工通信功能，而MAX3483E、MAX3485E和MAX3486E可用于半双工通信。

应用

• 工业控制局域网
• 综合业务数字网
• 分组交换
• 电信
• 适用于EMI敏感应用的收发器
