特性

• RS-232 I/O引脚具有ESD保护
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• 工作电源电流：300µA
• 接收器处于活动状态时关断的功耗低至1µA
• 支持460kbps数据速率
• 支持4V/µs摆率
• RS-232兼容低至2.25V的电压

产品详情和应用

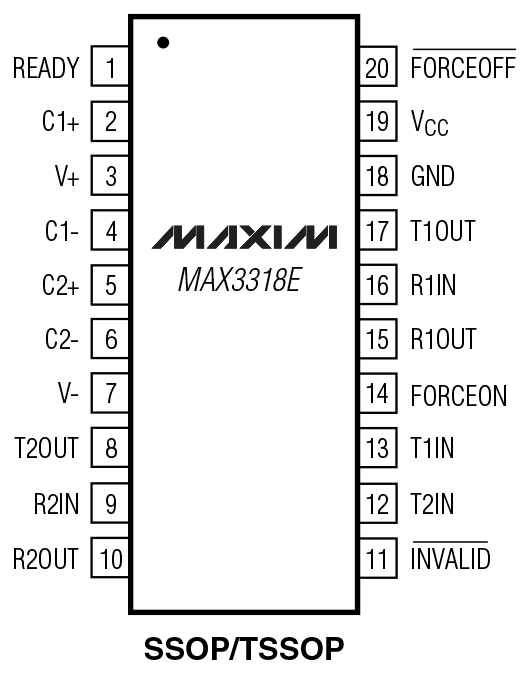

MAX3316E-MAX3319E是采用2.5V电源供电的RS-232兼容收发器。这些器件具有关断功能(MAX3317E)、AutoShutdown Plus™ (MAX3318E/MAX3319E)，芯片中集成了增强型静电放电(ESD)保护功能。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电方法受到±15kV的保护，使用IEC 1000-4-2接触放电方法受到±8kV的保护，并使用人体模型受到±15kV的保护。

所有器件都支持以460kbps的数据速率运行。这些收发器配备专有的低压差发射器输出级，可利用双电荷泵通过+2.25V至+3.0V电源实现RS-232兼容操作。电荷泵仅需要四个0.1µF电容。MAX3318E/MAX3319E具有逻辑电平输出(READY)，当电荷泵正在调节且器件准备开始传输时，该输出有效。

MAX3318E/MAX3319E均采用Maxim开创性的AutoShutdown Plus功能，可实现1µA的电源电流。当RS-232电缆断开连接或所连外设的发射器处于非活动状态超过30秒时，这些器件会自动进入低功耗关断模式。当任何发射器或接收器输入端检测到有效转换时，这些器件会再次开启。AutoShutdown Plus无需更改现有的BIOS或操作系统也能实现节电。MAX3317E还具有1µA关断模式，通过将低电平有效SHDN驱动为低电平可进入该模式。MAX3317E的接收器在关断模式下保持有效，仅使用1µA电源电流即可监控调制解调器等外部设备。

这些器件采用节省空间的封装：MAX3316E（16引脚SSOP和20引脚TSSOP）、MAX3317E/MAX3318E（20引脚SSOP和20引脚TSSOP）和MAX3319E（16引脚SSOP）。

应用

• 蜂窝电话
• 全球定位系统(GPS)
• 手持式电子书
• 手持式仪表(PDA、掌上电脑)
• 手持终端
• 寻呼机
• 掌上电脑
