特性

• 1µA低功耗关断(MAX3311)
• 低电平有效INVALID输出(MAX3313)
• 接收器在关断模式下有效(MAX3311)
• 单个收发器(1Tx/1Rx)，采用10引脚µMAX封装
• 支持RS-232兼容操作

产品详情和应用

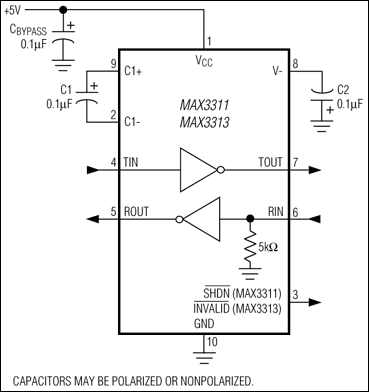

MAX3311/MAX3313均为低功耗、+5V EIA/TIA-232兼容收发器。两款器件都具有一个发射器和一个接收器。这些收发器配备专有的低压差发射器输出级，可利用单个反相电荷泵通过+5V电源实现RS-232兼容操作。这些器件仅需三个0.1µF电容，将以高达460kbps的数据速率运行，同时保持RS-232兼容输出电平。

MAX3311具有1µA关断模式。在关断模式下，器件关闭电荷泵，将V-下拉至地，并禁用发射器输出。MAX3313提供低电平有效INVALID输出，当连接有源RS-232电缆信号时，该输出置为高电平，向主机发出外设连接到通信端口的信号。

应用

• 手机
• 数码相机
• 数字电视（接收器、机顶盒）
• 全球定位系统(GPS)
• 调制解调器
• 寻呼机
• 笔式掌上电脑
• POS终端
