ADI亚德诺 ADM3095E 产品介绍
2026-03-09
0次
特性
- RS-485 A和B总线引脚提供4级EMC认证保护
- IEC 61000-4-5浪涌保护(±4 kV)
- IEC 61000-4-4 EFT保护(±2 kV)
- IEC 61000-4-2 ESD保护
- 接触放电：±8 kV
- 气隙放电：±15 kV
- 经过认证的IEC 61000-4-6传导RF抗扰度(10 V/m rms)
- RS-485 A和B总线引脚HBM ESD >±30 kV
ADM3095E-EP支持防务和航空航天应用（AQEC标准）
- 下载ADM3095E-EP数据手册(pdf)
- 军用工作温度范围为-55°C至+125°C
- 受控制造基线
- 封装/测试厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/17618 DSCC图纸号
产品详情和应用

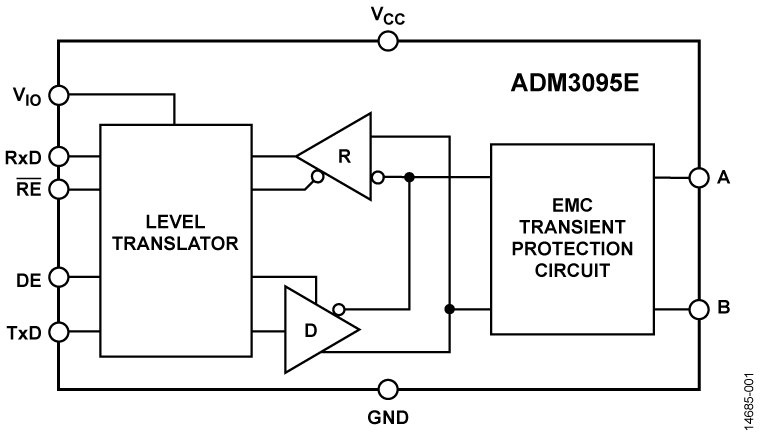

ADM3095E是一款3 V至5.5 V、2.5 Mbps、RS-485收发器，RS-485总线引脚提供高达±42V的AC/DC峰值总线过压故障保护特性。该器件可承受过压故障，如电源直接短路和24 V AC电源错误连接至RS-485 A和B总线引脚。ADM3095E是一款集成IEC 61000-4-5 4级浪涌保护特性的RS-485收发器，允许RS-485总线引脚提供高达±4 kV的保护。该器件的总线引脚提供高达±2 kV的IEC 61000-4-4 4级电快速瞬变(EFT)保护和IEC 61000-4-2 4级静电放电(ESD)保护，允许该器件的收发器接口引脚承受高达±15 kV的电压，而不会发生闩锁或损坏。
这些器件具有±25 V的扩展共模输入范围，可通过长电缆提高噪声环境下的数据通信可靠性并实现接地环路电压。通过结合扩展共模范围、过压故障保护、浪涌、EFT保护和ESD保护，提供一款完全集成的电磁兼容性(EMC)保护RS-485收发器器件。

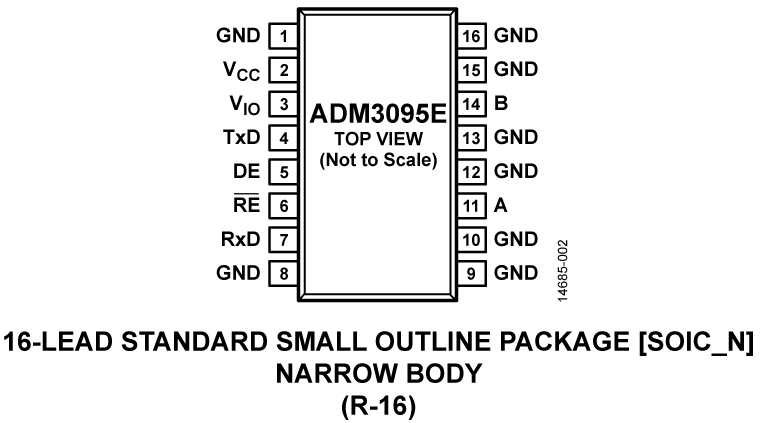

ADM3095E还具有用于灵活数字接口的逻辑电源引脚VIO，工作电压低至1.62 V。ADM3095E具有最小2.1 V的Profibus兼容型高驱动器差分输出电压VOD（电源电压大于4.5 V时）。该器件在−40°C至+125°C宽工作温度范围下具有完整特性，提供16引脚、窄体SOIC封装。
应用
- HVAC网络
- 工业现场总线
- 楼宇自动化
- 公用设施网络
