特性

• 单个38引脚TSSOP封装中集成两个完整串行端口
• 仅需要+12V电源和逻辑电源（+3V至+5.5V）
• 无需负电源
• 每个端口有一个接收器处于活动状态，等待系统唤醒
• 460kbps数据速率；兼容LapLink
• 增强型ESD保护
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• ±4kV快速瞬变脉冲抗扰度，符合IEC 1000-4-4要求
• 待机电流低至50µA
• 以+3V或+5V逻辑电平工作
• 确保鼠标驱动能力
• 0.1µF小型电容
• 直通式引脚排列

产品详情和应用

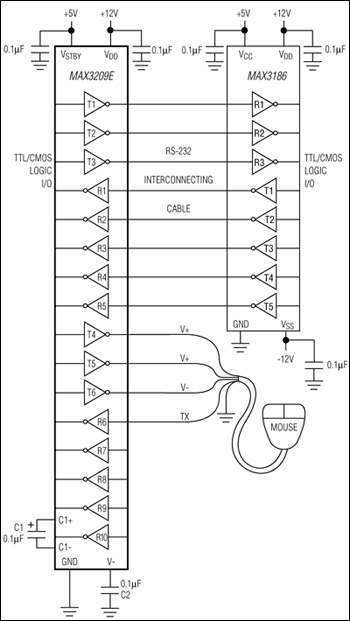

MAX3209E是一款完整的双DTE RS-232串行端口（6个发射器，10个接收器），适用于主板和台式PC，确保符合欧洲共同体严格的ESD要求。该器件无需负电源，可充分缩减电路板空间和功耗；它采用单个38引脚TSSOP封装，其中集成了两个串行端口和一个电荷泵。

MAX3209E具有50µA低功耗待机模式，符合系统电源管理要求。在待机期间，器件采用+3V至+5.5V逻辑单电源运行，每个端口上的一个接收器保持活动状态，当外设恢复通信时将会自动唤醒系统。

所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护，因此非常适用于恶劣的环境或关键任务设备。此外，根据IEC 1000-4-4电气快速瞬变/突波要求，MAX3209E可耐受±4kV。MAX3209E具有强大的电荷泵结构，可实现鼠标驱动性能和真正的RS-232操作，数据速率高达460kbps，确保与PC到PC通信软件（如LapLink^®）兼容。

应用

• 计算机：台式机、工作站、服务器
• 符合IEC 1000-4-2要求的设备
• 仪器仪表
• 主板
• 网络服务器
• 电信
