特性

• ESD 保护等级超过 ±10kV
• 低功率： I_CC = 1.8mA (典型值)
• 28ns 典型驱动器传播延迟和 4ns 时滞
• 专为 RS485 或 RS422 应用而设计
• 单 5V 电源
• –7V 至 12V 总线共模范围允许
  总线上的器件之间存在 ±7V 的地电位差
• 具热停机保护功能
• 上电 / 断电无毛刺干扰驱动器输出
• 驱动器在三态或电源关断的情况下保持高阻抗
• 一个驱动器输出和接收器的组合阻抗允许在总线上连接多达 32 个收发器
• 60mV 典型输入迟滞

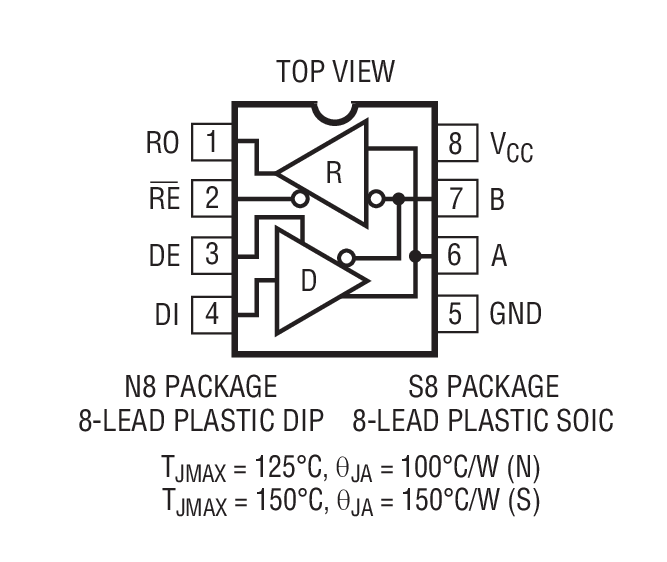

• 引脚与 SN75176A、DS75176A 和 SN75LBC176 相兼容

产品详情和应用

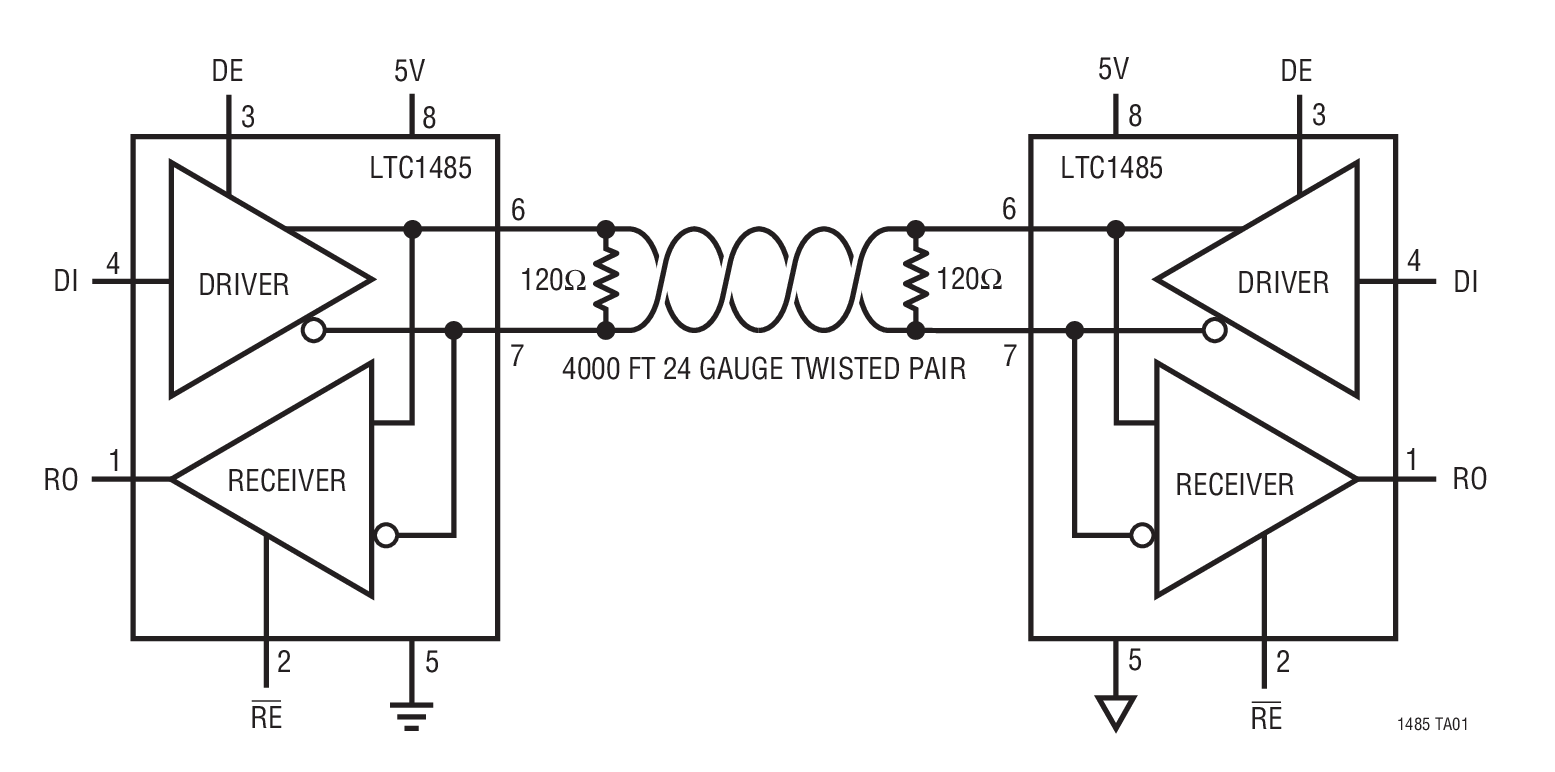

LTC^®1485 是一款低功率差分总线 / 线路收发器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 –7V)。另外，该器件还符合 RS422 的要求。

与其双极型同类设计相比，采用肖特基二极管的 CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD 损害的坚固性。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。为 I/O 引脚提供了针对多次高于 ±10kV 之 ESD 冲击的保护。

接收器具有一种故障保险功能，该功能可以在输入被置于开路状态时保证一种高输出状态。

AC 和 DC 规格指标均在 –40°C 至 85°C 的温度范围以及 4.75V 至 5.25V 的电源电压范围内得到保证。

应用

• 低功率 RS485 /RS422 收发器
• 电平变换器
