特性

• AutoShutdown Plus (MAX3318/MAX3319)
• 工作电源电流：300µA
• 接收器处于活动状态时关断功耗低至1µA
• 支持460kbps数据速率
• 支持4V/µs摆率
• RS-232兼容低至2.25V的电压

产品详情和应用

MAX3316–MAX3319配备专有的低压差发射器输出级，可利用双电荷泵通过+2.25V至+3.0V电源实现RS-232兼容性能。这些器件仅需要四个0.1µF电容，并支持以高达460kbps的数据速率运行。

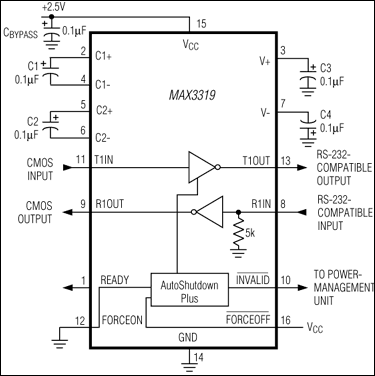

MAX3318/MAX3319均采用Maxim开创性的AutoShutdown Plus^™功能，可实现1µA的电源电流。当RS-232电缆断开连接或所连外设的发射器处于非活动状态超过30秒时，这些器件会自动进入低功耗关断模式。当任何发射器或接收器输入端检测到有效转换时，这些器件会再次开启。AutoShutdown Plus无需更改现有的BIOS或操作系统也能实现节电。MAX3318为2-Tx/2-Rx器件，而MAX3319为1-Tx/1-Rx器件。这些器件还具有逻辑电平输出(READY)，当电荷泵正在调节且器件准备开始传输时，该输出有效。

MAX3316/MAX3317均为2-Tx/2-Rx收发器。MAX3317具有1µA关断模式，通过将低电平有效SHDN驱动为低电平可进入该模式。MAX3317的接收器在关断模式下保持有效，仅使用1µA电源电流即可监控调制解调器等外部设备。

这些器件采用节省空间的封装：MAX3316（16引脚SSOP和20引脚TSSOP）、MAX3317/MAX3318（20引脚SSOP和20引脚TSSOP）和MAX3319（16引脚SSOP）。

应用

• 手机
• 全球定位系统(GPS)
• 手持电子书阅读器
• 手持式仪器仪表（PDA、掌上型电脑）
• 手持终端
• 寻呼机
• 掌上型电脑
