特性

• +3.0V至+3.6V单电源供电
• 在3V系统中提供11mA电流和5.0V稳压输出
• 6位DAC，带上/下接口，用于LCD对比度调整
• 可选择正或负LCD偏置
• 符合EIA-232E规范，支持250kbps的数据速率
• 1µA关断模式
• 使用0.22µF小电容——无需电感
• 提供温度传感器，用于LCD对比度补偿
• 简单灵活的设计程序，适用于各种LCD显示器

产品详情和应用

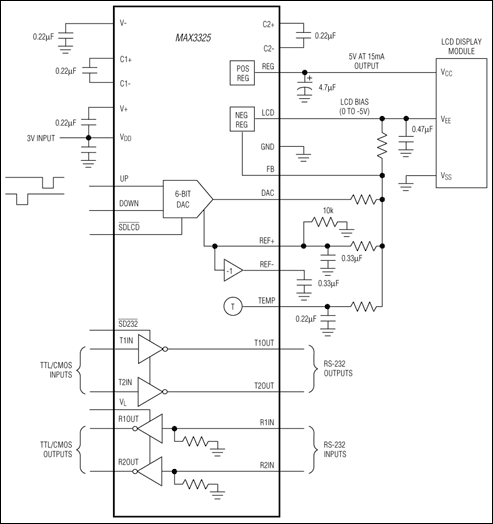

MAX3325是一款集成两个发射器、两个接收器的RS-232收发器，带LCD电源，具有温度补偿对比度控制功能。它适用于小型3V仪器，需满足其以下要求：为逻辑或LCD显示器提供5V电源、提供可调偏置信号以进行对比度调整、提供LCD温度补偿，以及提供RS-232接口以实现串行通信。

5V电源是一个稳压电荷泵，后接一个低压差(LDO)线性稳压器，能够为5V LCD电源提供11mA电流。

MAX3325内置6位数模转换器(DAC)，可提供64个对比度级别，还内置一个温度传感器，用于补偿LCD对比度随环境温度的变化。LCD对比度设计支持-5V至+2V的任何电压。

MAX3325是250kbps RS-232收发器，符合所有EIA-232E规范，输入电压范围为+3.0V至+3.6V。RS-232部分和LCD电源电路都可以独立地置于关断状态，从而能够调整电池供电设备的功耗。MAX3325采用28引脚SSOP和窄体DIP封装。

应用

• GPS接收器
• 手持式医疗设备
• 手持终端
• 工业测试设备
• PDA和掌上型电脑
