特性

• 2个接收器在关断模式下保持有效(MAX560)
• 小型28引脚SSOP封装——只有SO封装面积的40%
• 支持与RS-232的互操作性
• 采用+3.0V至+3.6V单电源供电
• 专为EIA/TIA-562应用而设计
• 4个驱动器/5个接收器
• 低功耗关断：
  • < 8µA MAX560
  • < 1µA MAX561
• 三态TTL/CMOS接收器输出
• 数据速率：116kbps

产品详情和应用

MAX560/MAX561是第一批实施EIA/TIA-562标准的+3.3V供电器件，支持与RS-232接口的互操作性。MAX560/MAX561能够采用+3.0V电源以20kbps的数据速率运行，同时保持±3.7V EIA/TIA-562信号电平。

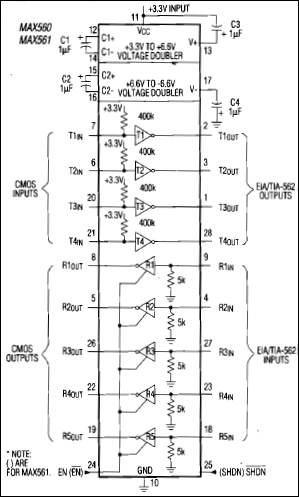

MAX560/MAX561包括四个线路驱动器、五个接收器、一个关断模式和一个接收器使能输入。板载电荷泵电压转换器将+3.3V输入转换为符合EIA/TIA-562输出电平需求的±6.6V。MAX560具有低电平有效关断和高电平有效接收器使能信号。在关断模式下，两个接收器保持有效，支持单向通信用于外设监控。MAX561具有高电平有效关断和低电平有效接收器使能信号。在关断模式下，所有接收器都处于高阻抗、三态模式。

MAX560/MAX561采用标准28引脚宽体小型(SO)封装和28引脚紧缩小型封装(SSOP)，后者仅需SO封装40%的电路板空间。每款器件都使用四个1µF电容运行，进一步减少了电路板空间。
