特性

产品详情和应用

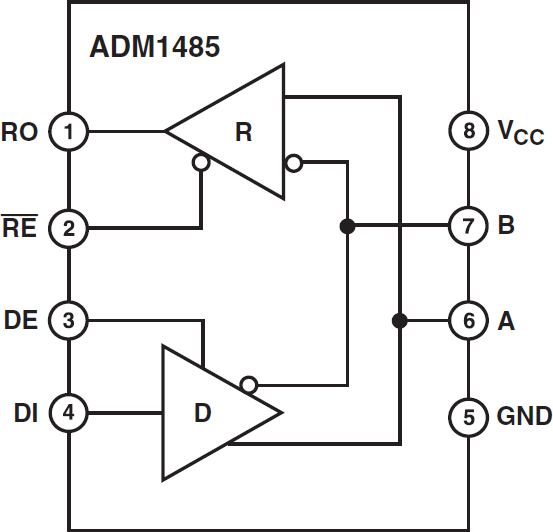

ADM1485是一款面向在多点总线传输线路上进行高速双向数据通信的差分线路收发器。这款器件设计用于实现均衡的数据传送，符合EIA RS-485和RS-422标准。此器件包含一个差分线路驱动器和一个差分线路接收器。驱动器和接收器都可以被单独使能。禁用时输出为三态输出。

ADM1485采用+5 V单电源供电。散热关断电路可防止由于总线争用或输出短路引起的额外功耗。如果在故障状态下检测到内部驱动器电路温度大幅上升，该功能可将驱动器输出强制为高阻抗状态。

多达32个收发器可同步连接到一条总线上，但任何时候只有一个驱动器被使能。因此剩下的禁用驱动器不会对总线产生负载，这是至关重要的。为确保这一点，ADM1485驱动器在禁用和断电时都为高输出阻抗。

这就将收发器处于未使用状态时的负载效应降至较低。在-7 V至+12 V的整个共模电压范围内维持高阻抗驱动器输出。

接收器包含自动防故障功能，可在输入断开连接（悬浮）时产生逻辑高输出状态。

ADM1485采用BiCMOS高级混合工艺技术制造，该工艺技术将低功耗CMOS与快速开关双极性技术整合在一起。所有输入和输出都带ESD保护功能；所有驱动器输出都具有高源电流和灌电流能力。外延层用来防止产生闩锁效应。

ADM1485具有极高的开关速度。最小的驱动器传播延迟可实现以高达30 Mbps的数据速率进行传送，同时低偏斜特性将EMI干扰降至较低。

这款器件采用8引脚DIL/SOIC封装，工作温度完全满足商用和工业温度范围。
