特性

• 为RS-232 I/O引脚提供ESD保护
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• 不会发生闩锁
• 电源电流：300µA
• 低功耗关断：1µA
• 支持250kbps数据速率
• V+上存在3kΩ负载时，退出关断模式的时间为250µs
• 支持6V/µs摆率
• 在关断模式下，发射器和接收器输出为高阻抗
• 符合低至3.0V的EIA/TIA-232规范

产品详情和应用

MAX3384E是一款3V电源供电的EIA/TIA-232和V.28/V.24通信接口，具有低功耗、高数据速率和增强型静电放电(ESD)保护功能。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护。

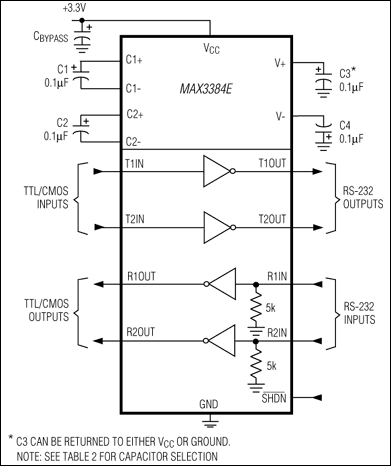

该收发器配备专有的低压差发射器输出级，可利用双电荷泵通过+3.0V至+5.5V电源提供真正的RS-232性能。电荷泵仅需要四个0.1µF的小电容即可在+3.3V电源下工作。每个器件都保证以250kbps的数据速率运行，同时保持RS-232输出电平。

MAX3384E集成两个接收器和两个驱动器。它具有1µA关断模式，可降低便携式系统的功耗并延长电池寿命。

MAX3384E采用节省空间的SSOP封装，支持商用温度范围（0°C至+70°C）或扩展温度范围（-40°C至+85°C）。

应用

• 电池供电应用
• 手持式设备
• PDA
• 外设
• 打印机
