特性

• ESD 保护等级超过 ±10kV
• 3V 逻辑接口
• 使用小的电容器：0.1μF、0.2μF
• 在停机模式中电源电流为 1μA
• 低功率驱动器停用操作模式
• 引脚与 LT1137A 相兼容
• 120kBaud 传输速率 (R_L = 3k，C_L = 2500pF)
• 250kBaud 传输速率 (R_L = 3k，C_L = 1000pF)
• 与 CMOS 器件相似的低功率：60mW
• 采用单 5V 电源和 3V 逻辑电源工作
• 简易的 PC 布局：直通式架构
• 坚固型双极性设计
• 当关闭或断电时输出呈高阻抗状态
• 绝对无闭锁现象

产品详情和应用

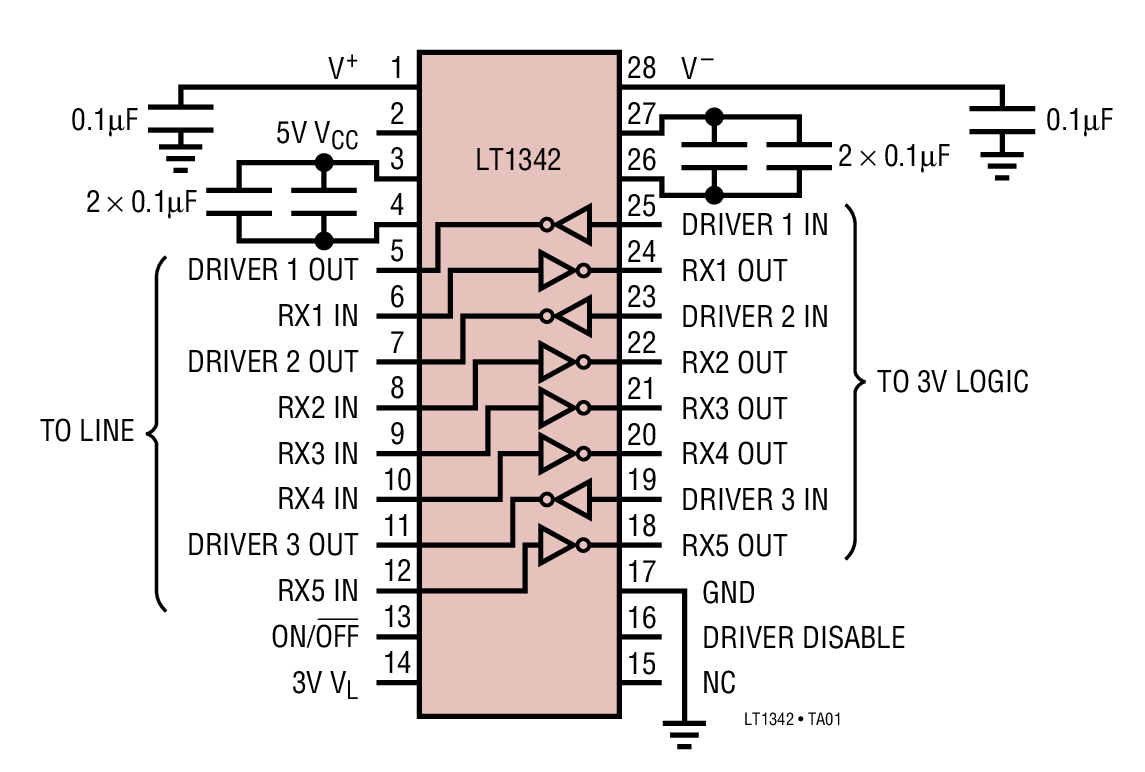

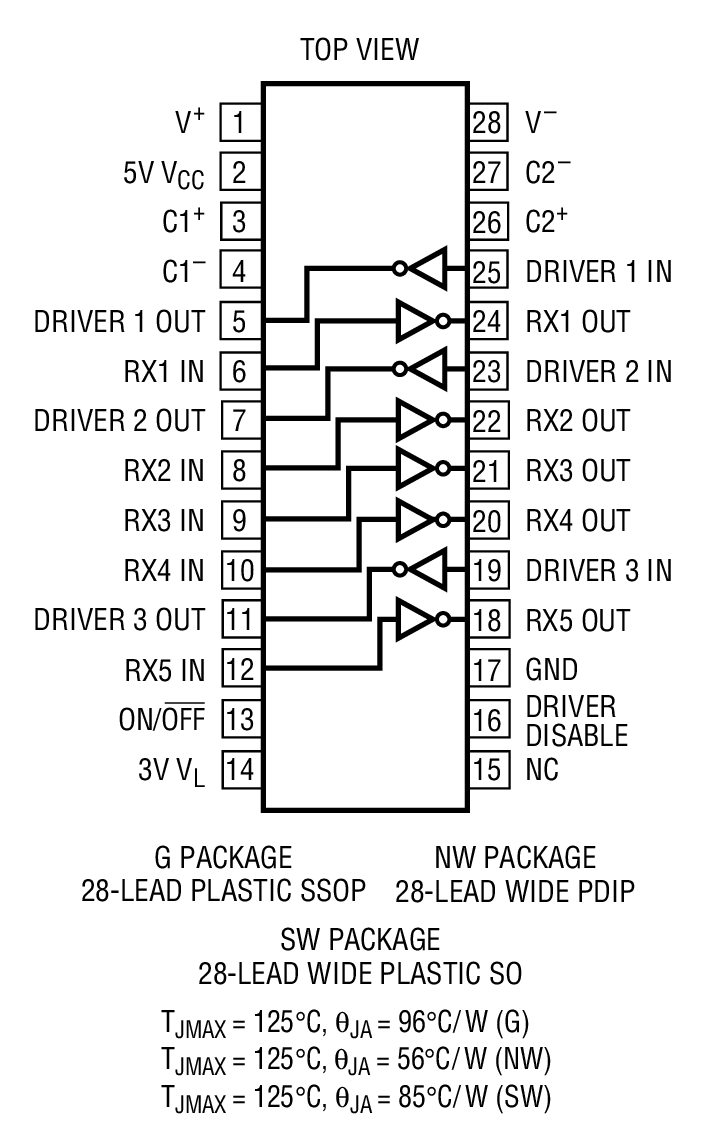

LT^®1342 是一款先进的低功率 3 驱动器、5 接收器 RS232 收发器。LT1342 采用一个 5V电源和一个 3V 逻辑电源工作。接收器输出可直接连接至 3V 逻辑电路。该芯片具有一个用于将电源电流减小至接近于零的停机引脚。所有的接收器和驱动器在停机期间均呈高阻抗状态。

驱动器停用功能提供了额外的操作模式控制。当驱动器停用 (DRIVER DISABLE) 引脚为高电平时，充电泵和驱动器关断。接收器在驱动器停用期间继续工作。

芯片上的新型 ESD 结构使得 LT1342 能够安然承受多次 ±10kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs^® 的需要。

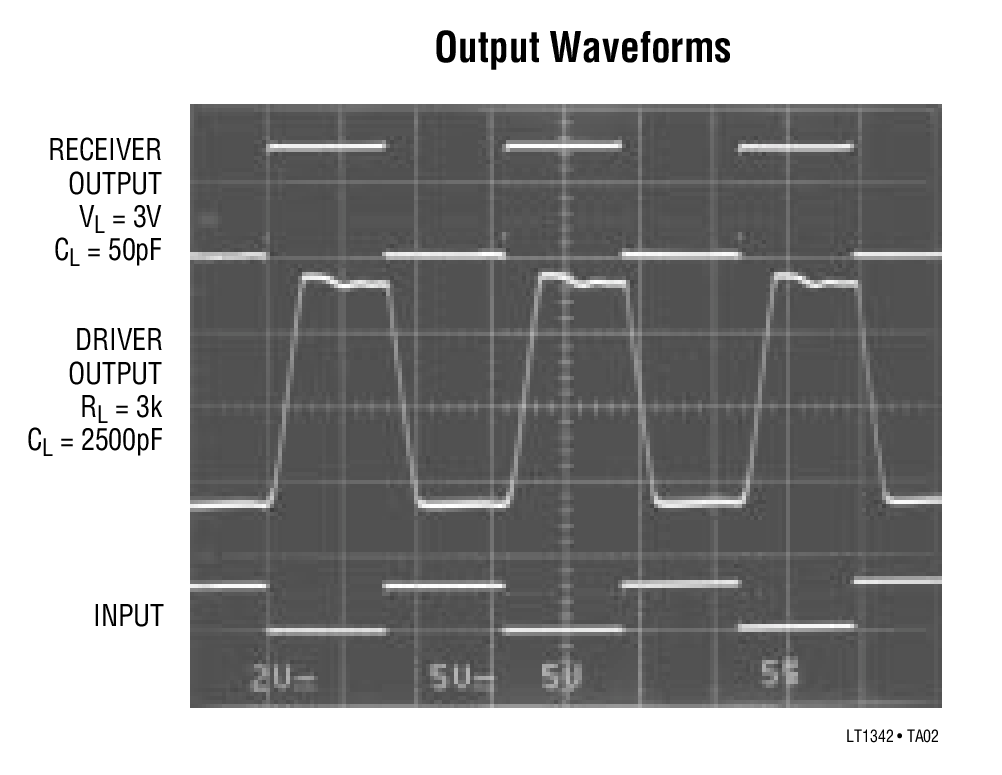

LT1342 完全符合所有的 EIA RS232 规范，而且传输速率超过 120kbaud，甚至在驱动重的容性负载时也不例外。

应用

• 笔记本电脑
• 掌上型电脑
