特性

• 至 ±15kV ESD (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电，无损坏或闭锁
• 对于浮动、短路或终接输入 (无信号接入) 可提供有保证的高接收器输出状态

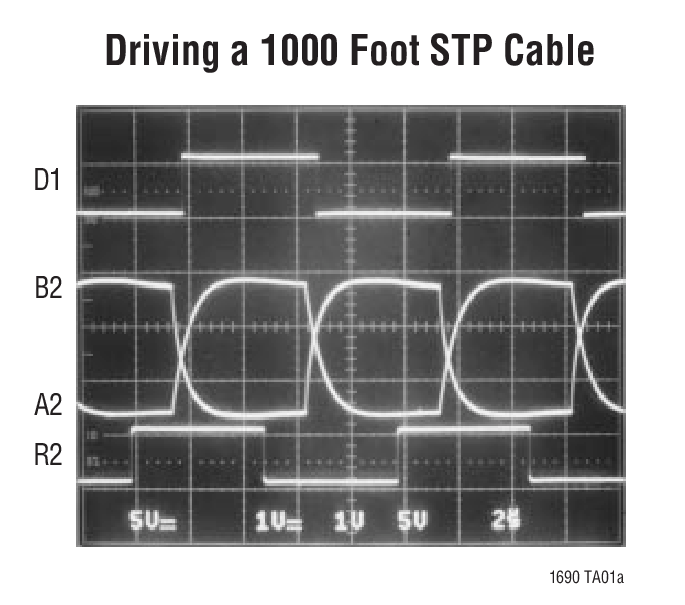

• 驱动低成本的住宅电话线
• I_CC = 600µA (无负载时的最大值)
• 单 5V 电源
• -7V 至 12V 的共模范围允许数据线上的器件之间存在 ±7V 的地电位差
• 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在电源关断的情况下保持高阻抗
• 在一根总线上可连接多达 32 个收发器
• 引脚与 SN75179 和 LTC490 相兼容
• 采用 SO、MSOP 和 PDIP 封装

产品详情和应用

LTC^®1690 是一款低功率接收器 / 驱动器对，其符合 RS485 和 RS422 的要求。接收器提供了一种故障保险功能，可在输入被置于开路状态、短接在一起或终接 (无信号接入) 时确保一种高接收器输出状态。确保高接收器输出状态无需外部组件。

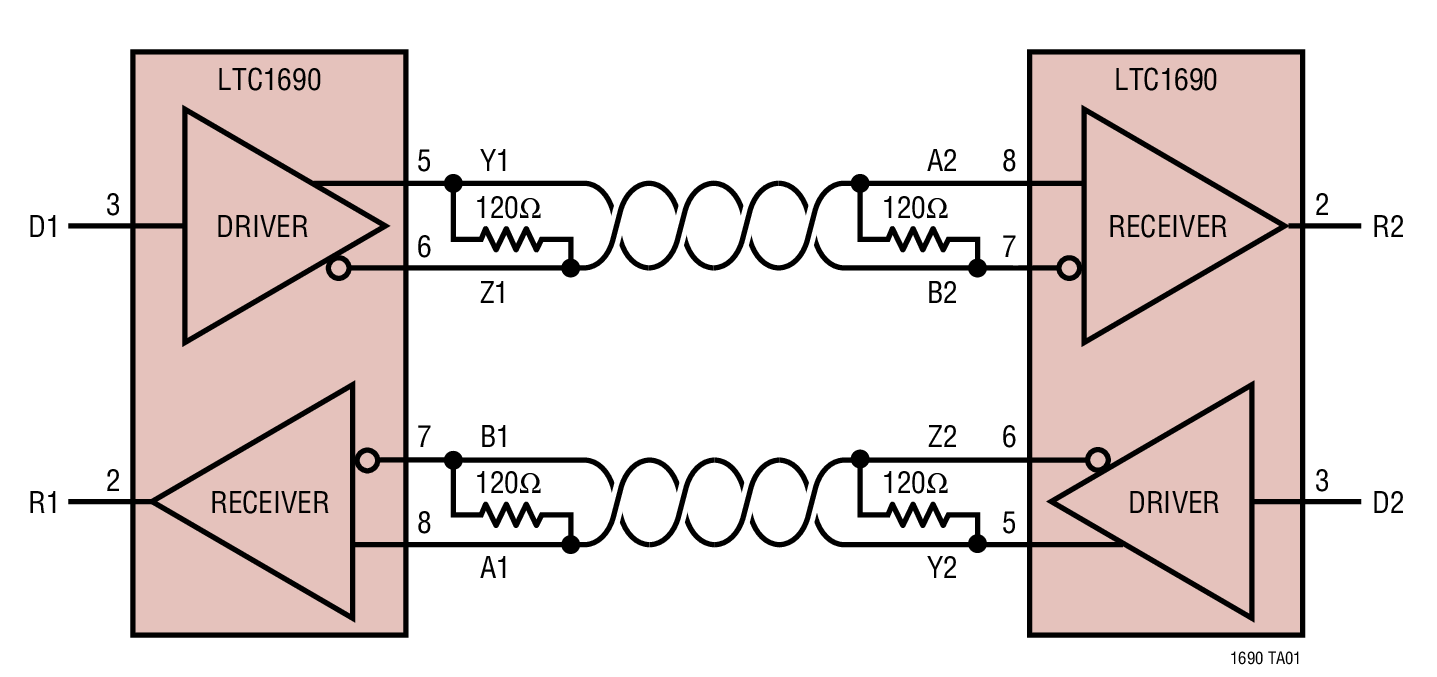

分离的驱动器输出和接收器输入引脚允许执行全双工操作。一个热停机电路用于防止由总线争用或故障所引起的过大功耗，该电路强制驱动器输出进入一种高阻抗状态。

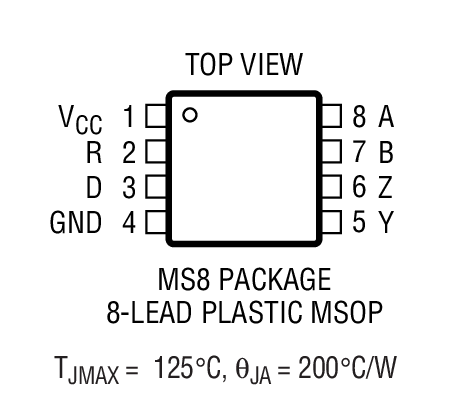

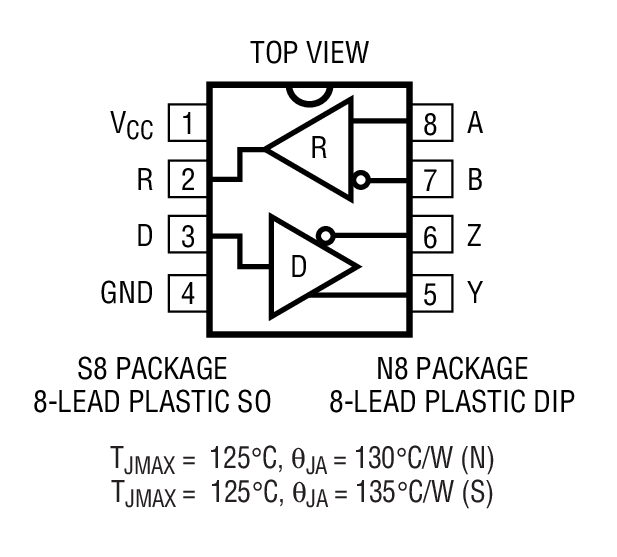

LTC1690 全面规格在商用和工业温度范围。LTC1690 采用 8 引脚 SO、MSOP 和 PDIP 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485/RS422 收发器
• 电平变换器
• 线路转发器
