ADI亚德诺 MAX3223 产品介绍

2026-03-09 0次

特性

集成电荷泵电路简化了电源要求
- 无需±12V电源
- 采用+3.3V或+5V单电源供电
关断模式下的电源电流为1µA，有助于省电
- 接收器输入处于无活动状态持续30μs后，使能AutoShutdown功能
- 针对关断模式提供软件控制选项

产品详情和应用

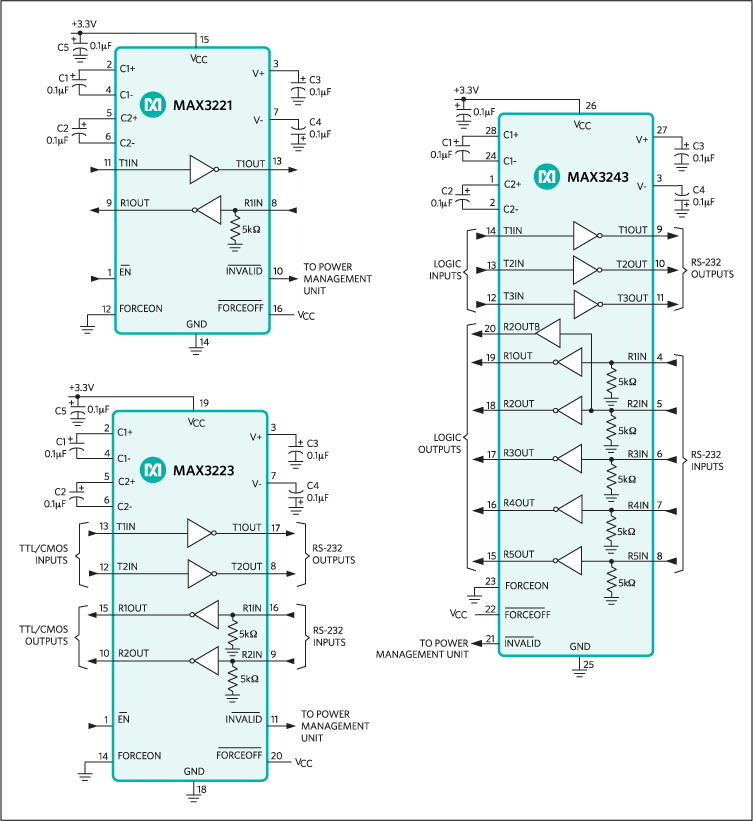

MAX3221/MAX3223/MAX3243采用Maxim开创性的 AutoShutdown^™ 功能，可实现1µA的电源电流。当MAX3221/MAX3223/MAX3243未在其接收器输入端检测到有效信号电平时，板载电源和驱动器关闭。如果RS-232电缆断开连接或所连外设的发射器关闭，就会出现这种情况。若对任何RS-232接收器输入端施加有效电平，系统会再次开启。

MAX3221/MAX3223/MAX3243在3.3V工作电压下仅需0.1µF电容，工作输入电压范围为+3.0V至+5.5V。

专有的高效双电荷泵电源与低压降发射器相结合，采用+3.0V至+5.5V单电源供电，提供真正的RS-232性能。

MAX3221是20引脚双驱动器/双接收器MAX3223的单驱动器/单接收器16引脚SSOP版本。

MAX3243集成3个驱动器/5个接收器，还有一个始终有效的互补接收器用于外部监控，采用各种28引脚封装。相关封装选项，请参阅订购信息表。

应用

电池供电设备
手持式设备
外设
便携式诊断设备
