特性

• 低功率：I_CC = 120μA 最大值 (驱动器被停用)
• I_CC = 500µA 最大值 (驱动器被使能，无负载)
• 停机模式中的静态电流为 1μA

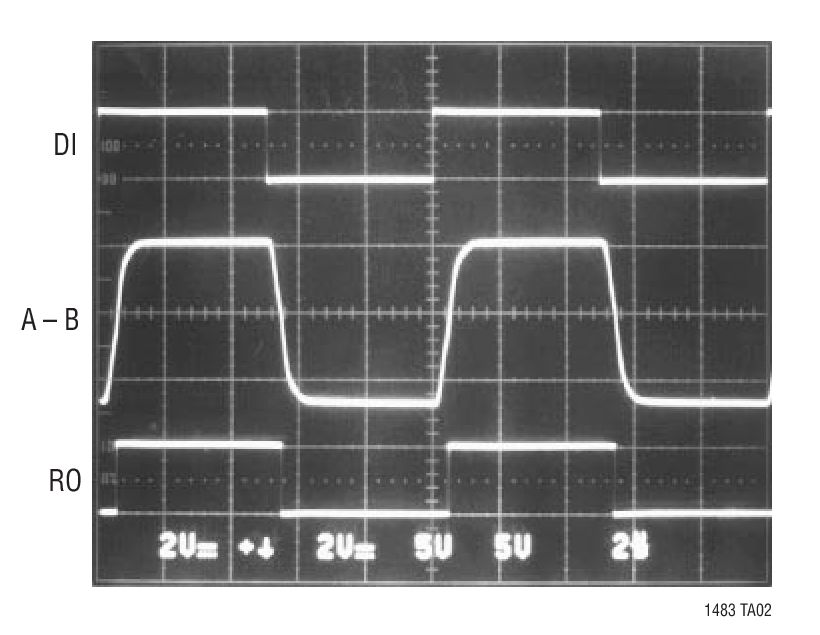

• 受控转换速率驱动器用于降低 EMI
• 单 5V 电源
• 驱动器 / 接收器具有 ±10kV ESD 保护等级
• –7V 至 12V 共模范围允许数据线上的器件之间存在 ±7V 的地电位差
• 具热停机保护功能
• 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在三态或电源关断的情况下保持高阻抗
• 可在总线上连接多达 32 个收发器
• 引脚与 LTC485 相兼容

产品详情和应用

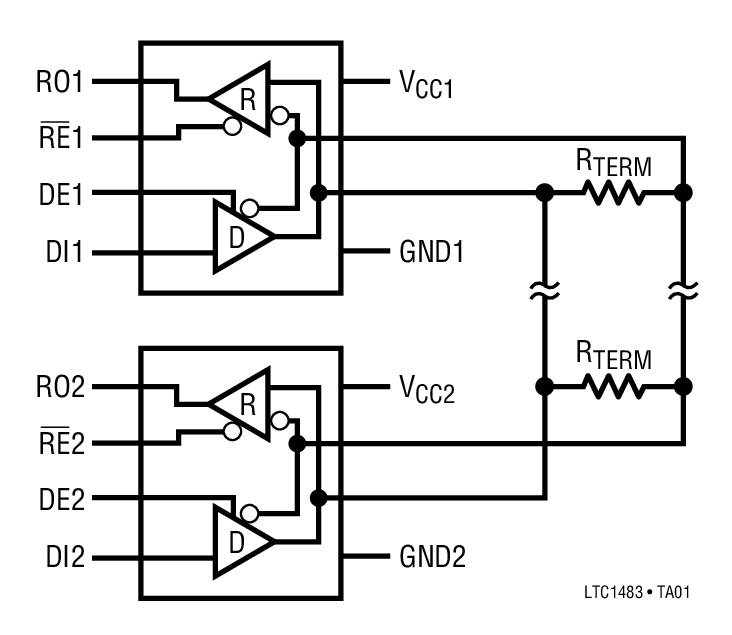

LTC^®1483 是一款超低功率差分线路收发器，其专为数据传输标准 RS485 应用而设计，具有扩展的共模范围 (–7V 至 12V)。另外，它还符合 RS422 的要求。LTC1483 拥有具受控转换速率的输出驱动器，从而降低了 RS485 线路的辐射 EMI，并改善了终接失配线的信号保真度。 与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD损害的坚固性。典型静态电流在工作时仅为 80μA，而在停机模式中则低于 1μA。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。热停机电路用于防止由总线争用或故障引起过大的功率消耗，该电路强制驱动器输出进入一种高阻抗状态。接收器具有一种故障保险功能，它可以在输入被置于开路状态时确保一种高输出状态。为 I/O 引脚提供了针对多次高于 ±10kV 之 ESD 冲击的保护。

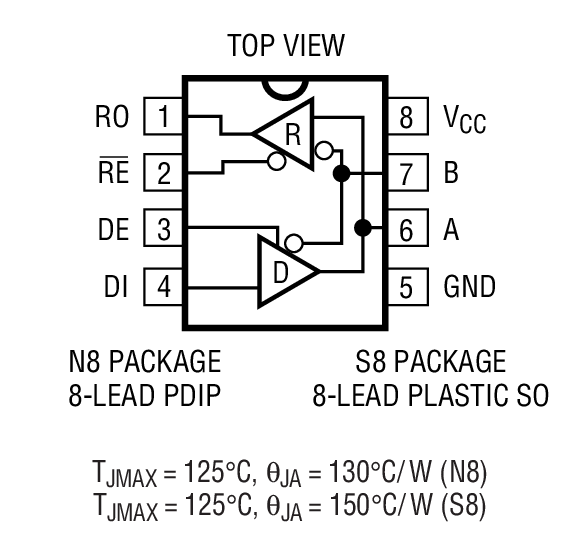

LTC1483 具有完整的商业和扩展工业温度范围规格，并可提供 8 引脚 DIP 封装和 SO 封装。

应用

• 电池供电型 RS485/RS422 应用
• 低功率 RS485 /RS422 收发器
• 电平变换器
