特性

• +6V至+28V宽输入电源范围
• +5V输出，可向外部电路提供高达20mA电流
• 内部LDO
• 低至65µA (典型)关断电源电流
• 扩展的ESD保护
  • ±15kV人体模型(MAX13412E/MAX13413E)
  • ±14kV人体模型(MAX13410E/MAX13411E)
• 1/8单元负载，允许多达256个收发器挂接在一个总线上
• -40°C至+85°C工作温度范围
• 失效保护
• 摆率限制和高速两种版本
• 全速版本数据速率可高达16Mbps

产品详情和应用

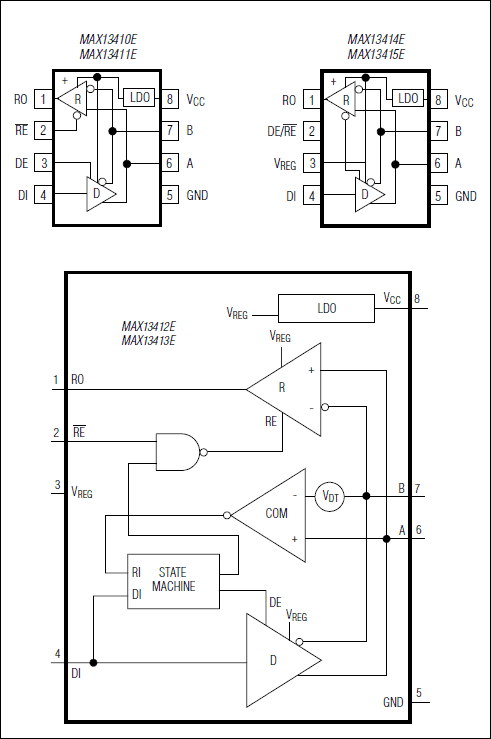

MAX13410E–MAX13415E是半双工RS-485/RS-422兼容的收发器，为隔离应用而优化。这些器件提供一个内部低压差稳压器(LDO)、一路驱动器和一路接收器。内部LDO使器件可以工作在高达28V的非稳压电源。AutoDirection功能减少了隔离应用中需要的光隔离器的数量。其他特性包括增强型的ESD保护、失效保护电路、摆率限制和全速工作。

MAX13410E–MAX13415E内部LDO产生5V ±10%的电源电压，为内部电路供电。MAX13412E–MAX13415E将5V输出至V_REG，可为其他的外部电路提供高达20mA驱动能力，进一步减少了外部器件。MAX13410E/MAX13411E没有5V输出，提供工业标准的引脚排列，很容易替代现有设计中的器件。

MAX13410E–MAX13415E具有1/8单位负载接收器输入阻抗，允许多达256个收发器挂接在总线上。所有驱动器输出提供人体模型的ESD保护。这些器件还包括失效保护电路(仅MAX13410E/MAX13411E/MAX13414E/MAX13415E)，在接收器输入开路或短路时确保输出逻辑高电平。当挂接在总线上的所有发送器均被禁止(高阻态)时，接收器输出逻辑高电平。

MAX13412E/MAX13413E提供Maxim专有的AutoDirection控制。这种架构省去了DE和/RE控制信号。在隔离应用中，该架构减少了所需光电隔离器的数量，从而降低了成本，减小了系统的尺寸。

MAX13410E/MAX13412E/MAX13414E提供降低摆率的驱动器，大大减小EMI和不恰当的电缆端接所引起的反射，实现500kbps的无误码数据传输。MAX13411E/MAX13413E/MAX13415E驱动器不提供摆率限制，可提供高达16Mbps的传输速率。

MAX13410E–MAX13415E提供8引脚SO封装，具有裸焊盘以提高功率耗散。器件工作于-40°C至+85°C扩展级温度范围。

应用

• 工业设备
• 隔离型RS-485接口
• 电信设备
• 电表
