ADI亚德诺 MAX563 产品介绍

2026-03-09 0次

特性

支持与RS-232的互操作性
采用+3.0V至+3.6V单电源供电
2个驱动器，2个接收器
接收器在关断模式下保持有效
低功耗关断：10µA（最大值）
18引脚宽体SO小型封装
三态TTL/CMOS接收器输出
支持116kbps数据速率

产品详情和应用

MAX563是一款+3.3V电源供电的EIA/TIA-562收发器，带有两个发送器和两个接收器。MAX563实施了EIA/TIA-562标准，可与RS-232收发器通信，但功耗却低得多；非常适合用于电池供电的手提电脑。此外，MAX563支持116kbps数据速率，同时保持±3.7V EIA/TIA-562信号电平，因而与LapLink^®软件兼容。

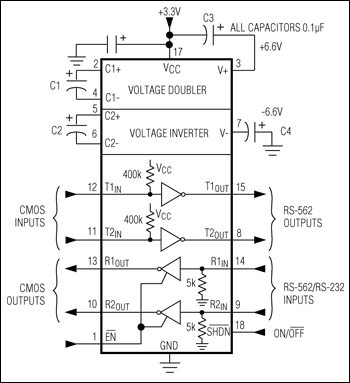

板载电荷泵将+3.3V电源转换为产生EIA/TIA-562输出电压电平所需的±6.6V。外部元件仅需四个0.1µF电荷泵电容和一个尺寸类似的旁路电容。

当MAX563的电荷泵和发射器关断以节省功率时，接收器保持工作状态，以持续监测外部器件信号（例如，调制解调器的振铃指示）。两个接收器的输出可以独立于关断功能使能和禁用，允许两个端口（通常不同类型）在UART上进行线或连接。

应用

条形码扫描仪
电池供电应用
手持终端
笔记本电脑和掌上型电脑
