特性

• 集成保护提高可靠性
  • 高ESD保护
  • ± HBM ESD保护，符合JEDEC JS-001-2012标准
  • ±15kV气隙放电保护，符合IEC 61000-4-2标准
  • ±8kV接触放电ESD保护，符合IEC 61000-4-2标准

• 短路保护输出
• 真正的失效保护接收器，防止接收器输入短路或开路时错误跳变
• 热插拔功能，避免上电或热插入期间的错误跳变

• 高达20Mbps的高速数据率
• -40°C至+125°C工作温度范围
• 总线上允许挂接最多128个收发器

产品详情和应用

MAX3483AE家族(MAX3483AE/MAX3485AE/MAX3488AE/MAX3490AE/MAX3491AE)器件为具有±20kV ESD保护的RS-485/422收发器，优化用于多噪环境下的延长电缆。全部器件采用3.3V单电源工作。

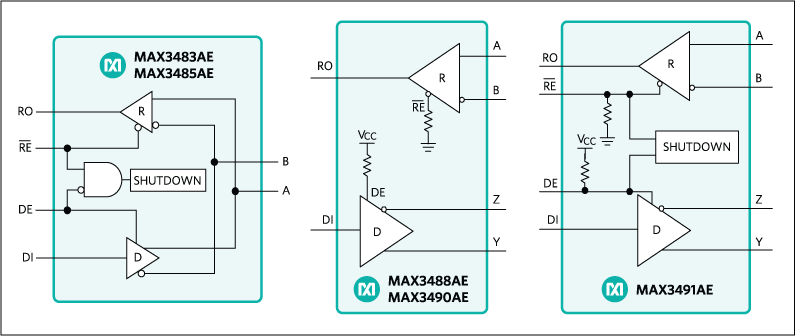

MAX3483AE和MAX3485AE为半双工收发器；MAX3488AE、MAX3490AE和MAX3491AE为全双工收发器。MAX3483AE/85AE具有1单位负载接收器输入阻抗，允许总线上挂接多达32片收发器；MAX3488AE/90AE/91AE具有1/4单位负载接收器输入阻抗，允许总线上挂接多达128片收发器。每个收发器包括失效保护接收器，确保接收器输出(RO)在输入短路、开路或连接到三态总线时为高电平。

MAX3483AE、MAX3485AE、MAX3488AE和MAX3490AE采用工业标准8引脚SO封装，MAX3491AE采用14引脚SO封装。

应用

• 工业控制局域网
• 电信
• 用于EMI敏感应用的收发器
