ADI亚德诺 LT1381 产品介绍

2026-03-09 0次

特性

ESD 保护等级超过 ±10kV
低成本
使用小的电容器：0.1μF
与 CMOS 器件相似的低功率：40mW
采用单 5V 电源工作
120kBaud 传输速率 (R_L = 3k，C_L = 2500pF)
250kBaud 传输速率 (R_L = 3k，C_L = 1000pF)
坚固型双极性设计
当断电时输出呈高阻抗状态
绝对无闭锁现象

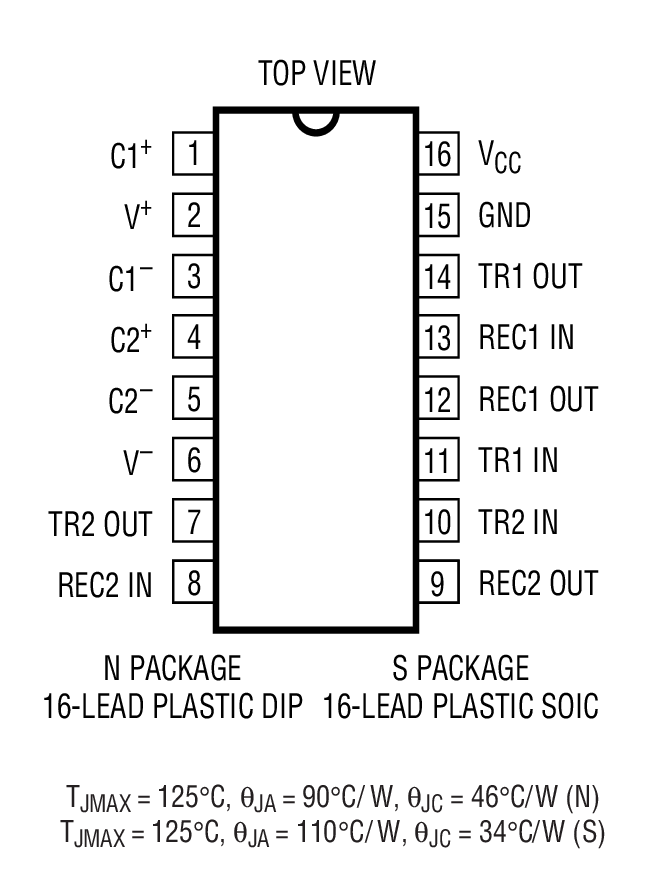

可提供窄体 SO 封装

产品详情和应用

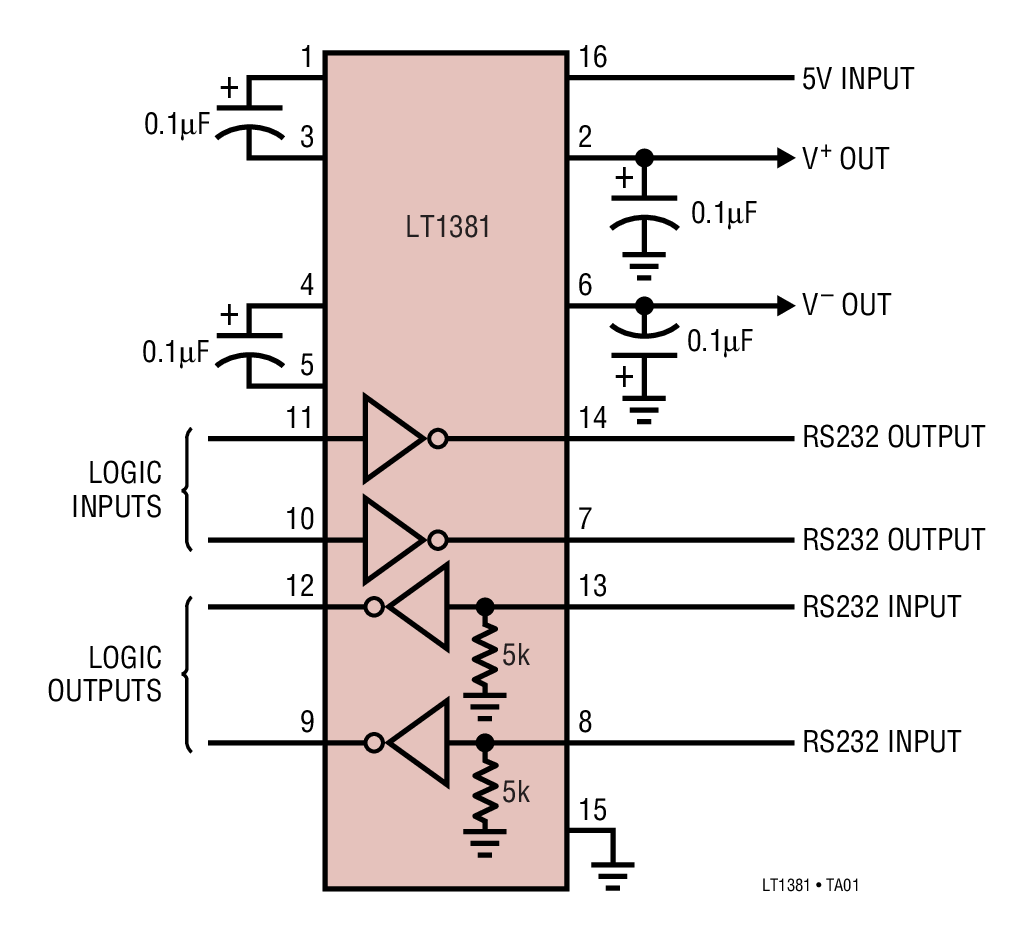

LT^®1381 是一款双通道 RS232 驱动器 / 接收器对，其具有集成化充电泵，以依靠单 5V 电源产生 RS232 电压电平。该电路采用坚固型双极性设计，以提供同类竞争 CMOS 设计无可比拟的操作故障耐受力和 ESD 保护水平。此电路仅采用 0.1μF 外部电容器，消耗功率仅为 40mW，其传输速率可达 120kbaud，甚至在驱动重的容性负载时也不例外。芯片上的新型 ESD 结构使得 LT1381 能够安然承受多次 ±10kV ESD 冲击，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs^® 的需要。驱动器输出得到了过载保护，并可短路至地或高达 ±25V 而不受损坏。在电源关闭的情况下，驱动器和接收器输出处于高阻抗状态，从而实现了线路共享。

应用

便携式计算机
电池供电型系统
电源发生器
终端
调制解调器
