特性

• 集成特性节省电路板空间、简化设计
  • 电荷泵电路省去±12V双极性电源
  • +3V至+5.5V单电源工作范围
  • 随时就绪附加输出支持监测外部设备
• 节能特性延长电池寿命
  • 关断模式下，接收器保持有效时1µA关断电流(MAX3222、MAX3237、MAX3241)

产品详情和应用

MAX3222/MAX3232/MAX3237/MAX3241收发器具有专有的低压差发送器输出级，利用双电荷泵在3.0V至5.5V电源电压下可实现真正的RS-232性能。器件仅需四个0.1µF外部电荷泵小电容。MAX3222、MAX3232和MAX3241确保在120kbps数据率下维持RS-232输出电平。MAX3237在常规工作模式下可确保250kbps数据率，在MegaBaud™工作模式下保证1Mbps数据率。

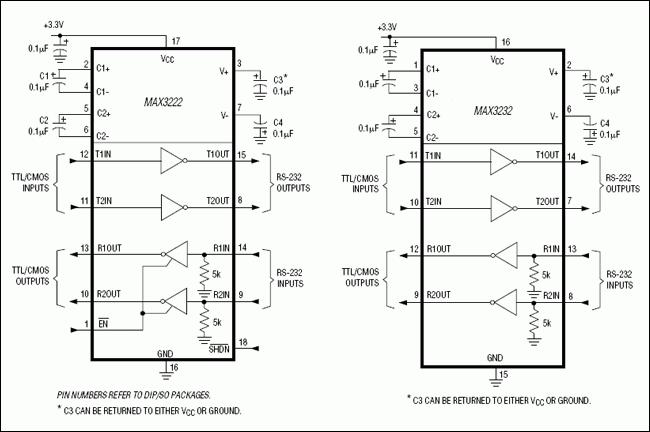

MAX3222/MAX3232有2路接收器和2路驱动器。MAX3222和MAX3232的引脚、封装及功能分别与MAX242和MAX232兼容。

MAX3241有5路接收器和3路驱动器，MAX3237有3路接收器和5路驱动器。接收器R1 (MAX3237/MAX3241)和R2 (MAX3241)除标准输出外还提供附加输出。这些附加输出始终保持有效，可以对外部设备进行监测，电路中无需正向偏置保护二极管(可以完全取消VCC)。

MAX3222、MAX3232和MAX3241采用节省空间的TSSOP和SSOP封装，工作在-40°C至+85°C或0°C至70°C温度范围。

应用

• 电池供电设备
• 手持式装置
• 高速调制解调器
• 笔记本电脑、亚笔记本电脑与掌上电脑
• 外设
• 打印机
