ADI亚德诺_LT1791_产品介绍

ADI亚德诺 LT1791 产品介绍

2026-03-09 0次

特性

过压线路故障保护高达±60V
与LTC485和LTC491引脚兼容
高输入阻抗支持多达128个节点
无ESD损坏或闩锁
- IEC-1000-4-2 4级：±15kV气隙放电
- IEC-1000-4-2 2级：±4kV接触放电
受控的压摆率，可实现EMI辐射控制
用于浮动、短路或非活动输入的保证高接收器输出状态(LT1785A/LT1791A)

关闭或关断时输出假设高阻抗状态
驱动低成本、低阻抗电缆
所有输出提供短路保护
热关断保护
保证工作温度可高达125℃
通过AEC-Q100汽车应用认证(LT1785#W)

产品详情和应用

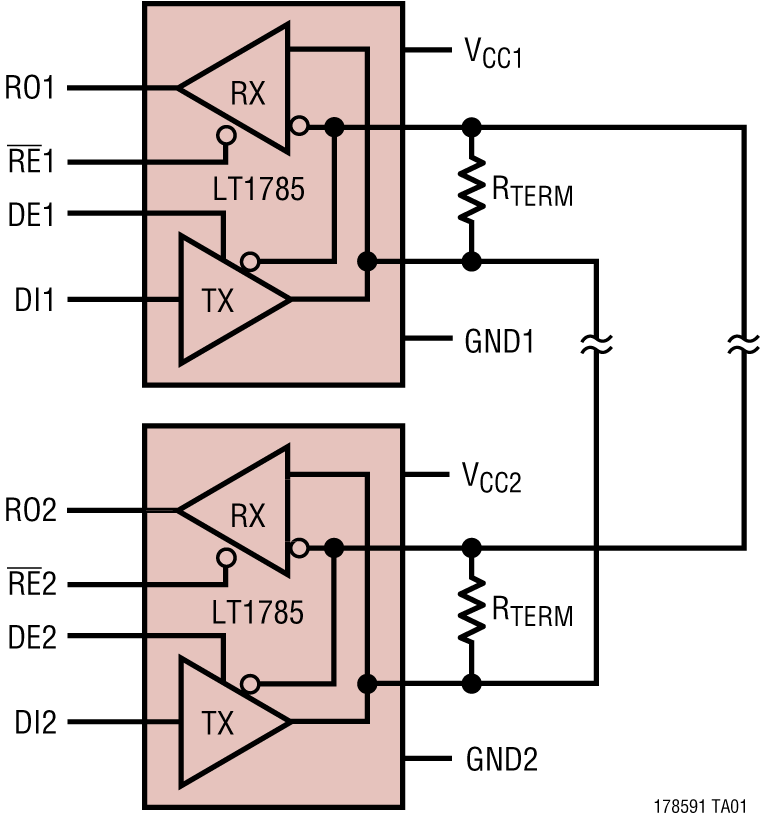

LT1785/LT1791 是面向 RS485 和 RS422 应用的半双工和全双工差分总线收发器，这些器件具有针对数据传输线路上过压故障的片内保护电路。接收器输入和驱动器输出引脚能够承受高达 ±60V (相对于地电位) 的电压故障，而不会损坏器件。故障有可能在收发器处于运行、停机或断电状态时发生。

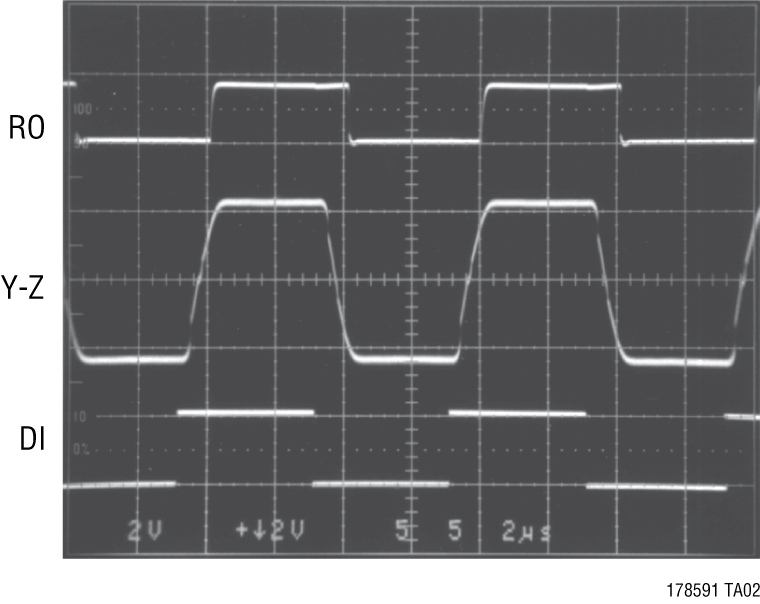

在由多达 128 个节点组成的网络上可支持 250kbaud 数据速率。驱动器输出端上的受控转换速率用于控制EMI辐射，并改善不当终接线路上的数据传输完整性。驱动器的规格要求其必须能够在采用廉价电缆 (具有低至 72Ω 的特征阻抗) 的情况下正常运作。

LT1785A/LT1791A 器件具有“故障保险”接收器输入，旨在保证接收器输出对于短路、开路或待用数据线路为高电平状态。内置 ESD 保护电路免除了增设外部保护器件的需要。

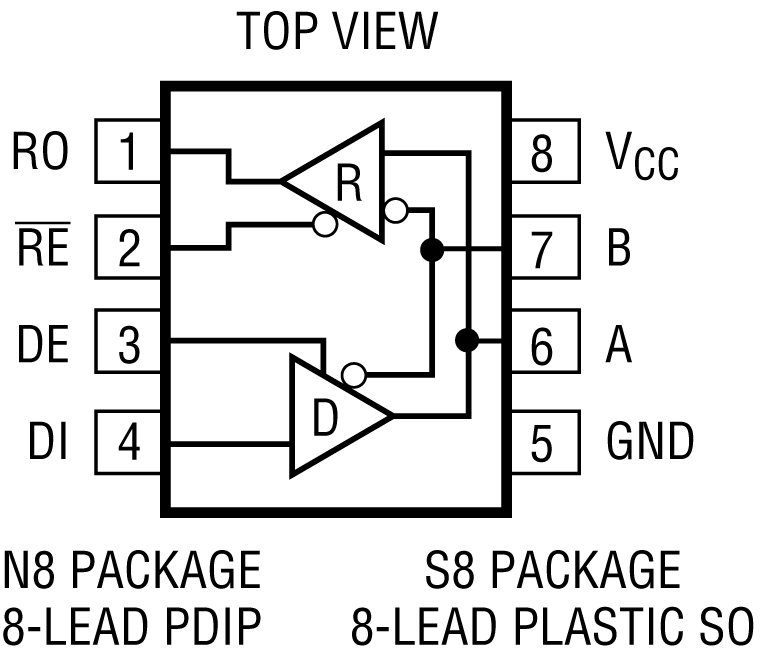

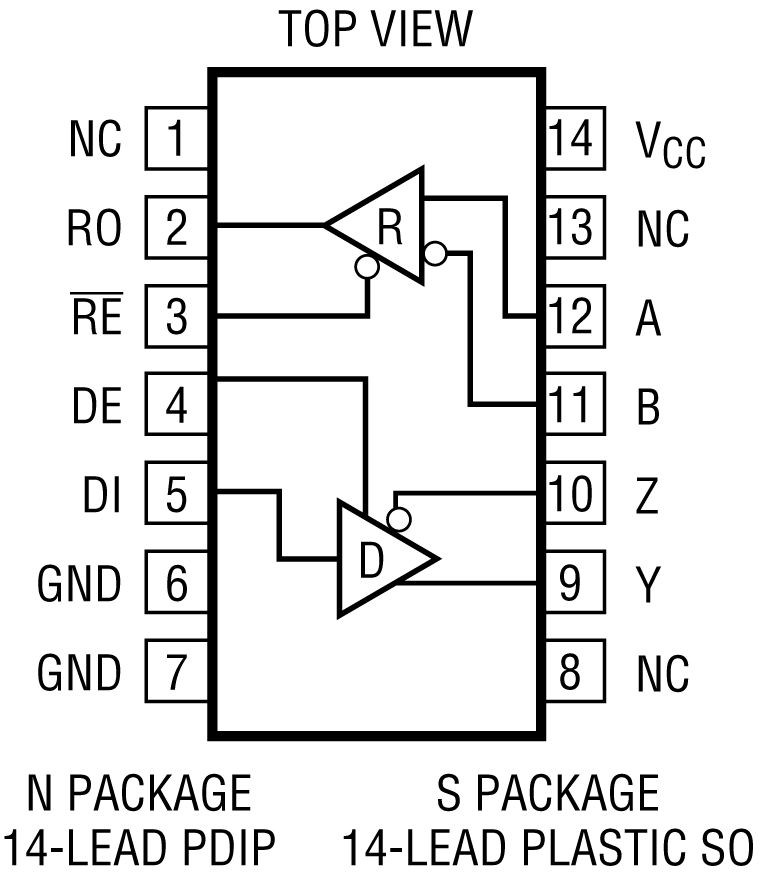

LT1785/LT1785A 采用 8 引脚 DIP 和 SO 封装，而 LT1791/LT1791A 则采用 14 引脚 DIP 和 SO 封装。

应用

工业控制数据网络
CAN 总线应用
HVAC 控制
