特性

• RS-485 I/O端口带有±80V故障保护
• 真正的故障保护接收器
• DE具有热插拔输入保护
• RS-485 I/O接口带有±8kV人体模式ESD保护
• 摆率限制功能有利于实现无误差数据传输
• 1/8单位负载允许总线上最多挂接256个收发器
• 共模输入电压范围为-7V至+12V
• 工作电压范围为+3.0V至+5.5V
• 采用14引脚SO封装

产品详情和应用

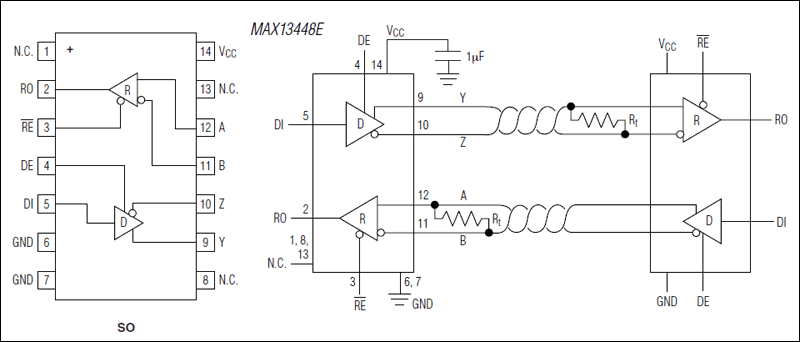

MAX13448E是具有±80V (以地电压为参考)输入和输出故障保护的全双工RS-485收发器。器件工作电压为+3.0V至+5.5V，具有真正的失效保护，当接收器输入开路或短路时可保证接收器输出为逻辑高电平。当发送器均不工作时，可保证总线上的所有接收器输出为逻辑高电平。

MAX13448E具有摆率限制，以降低EMI和电缆匹配不当产生的反射，能够以高达500kbps (+5V电源)和250kbps (+3.3V电源)的速率实现无差错数据传输。

MAX13448E具有热插拔功能，避免了上电和热插入时总线上的误动作。驱动器和接收器分别具有高电平有效和低电平有效使能控制，可以在外部连接在一起作为方向控制。

MAX13448E具有1/8单位负载接收器输入电阻，总线上可最多挂接256个收发器。驱动器输出带有±8kV人体模式ESD保护。MAX13448E采用14引脚SO封装，工作在-40°C至+85°C扩展级温度范围。

应用

• HVAC控制系统
• 工业控制系统
• 电机驱动控制系统
• 电表
