特性

• ESD保护：

  • ±15kV——人体模型
  • ±6kV——IEC801-2，接触放电
  • ±15kV——IEC801-2，气隙放电
• 即使在ESD事件期间也不会发生闩锁
• 电源电流I_EE或I_CC低至85µA
• 支持120kbps数据速率
• 摆率限制无需外部电容
• 与MC1488、MC14C88、SN75188、SN75C188、DS1488和DS14C88引脚兼容

产品详情和应用

MAX1488E四通道、低功耗线路驱动器可用于恶劣环境中的EIA/TIA-232、EIA/TIA-562和CCITT V.28通信。每个变送器输出都受到保护，可防止±15kV静电放电(ESD)冲击。提供负载超小的TTL和CMOS兼容输入。输出具有内部控制的摆率限制和限流功能。该器件支持120kbps数据速率。在±4.5V至±13.2V电源电压范围内，电源电流小于180µA。

MAX1488E与MC1488、MC14C88、SN75188、SN75C188、DS1488和DS14C88引脚兼容，采用14引脚塑料DIP和SO封装。

应用

• 符合IEC 1000-4-2 (早期的IEC 801-2)或±15kV ESD保护标准的设备

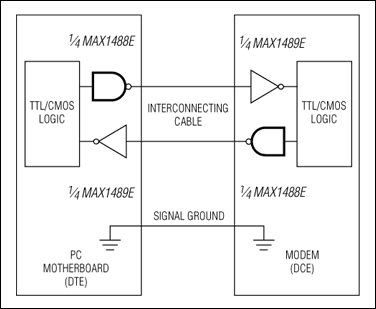

• 连接数据终端设备(DTE)与数据电路端接设备(DCE)
• 调制解调器
• PC机主板
