特性

• 低电源电流：300μA
• 在停机模式中 2 个接收器处于保活状态
• ESD 保护等级超过 ±10kV
• 采用单 5V 电源供电工作
• 使用小的电容器：0.1μF
• 运行至 120k Baud
• 当电源关断时三态输出为高阻抗
• 输出过压不会强制电流返回至电源中
• 可强制 RS232 I/O 线路至 ±25V 而不造成损坏

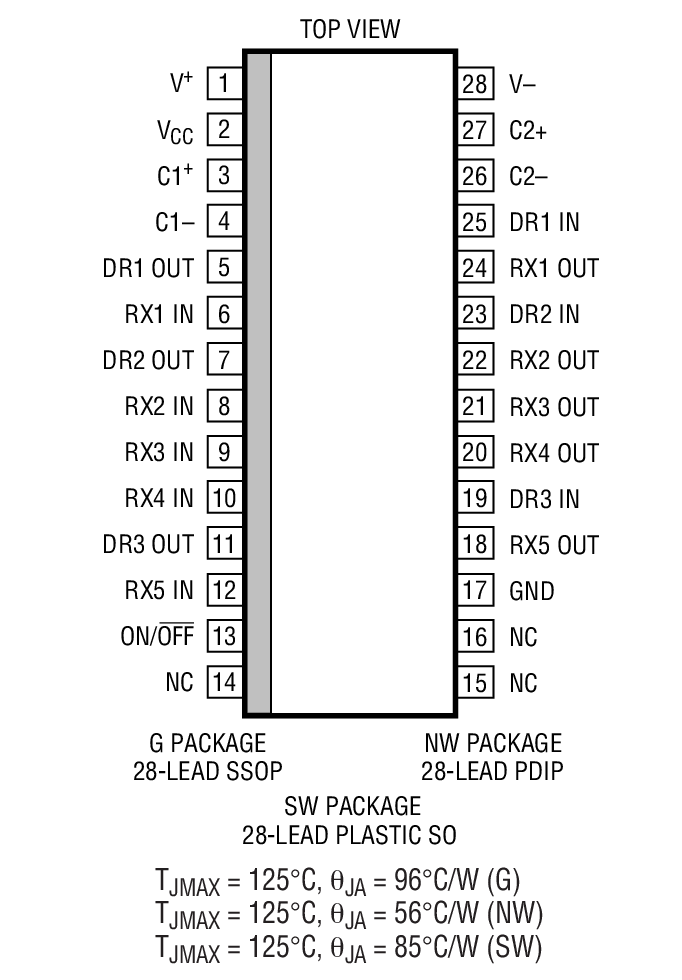

• 引脚与 LT1137A 和 LT1237 相兼容
• 直通式架构

产品详情和应用

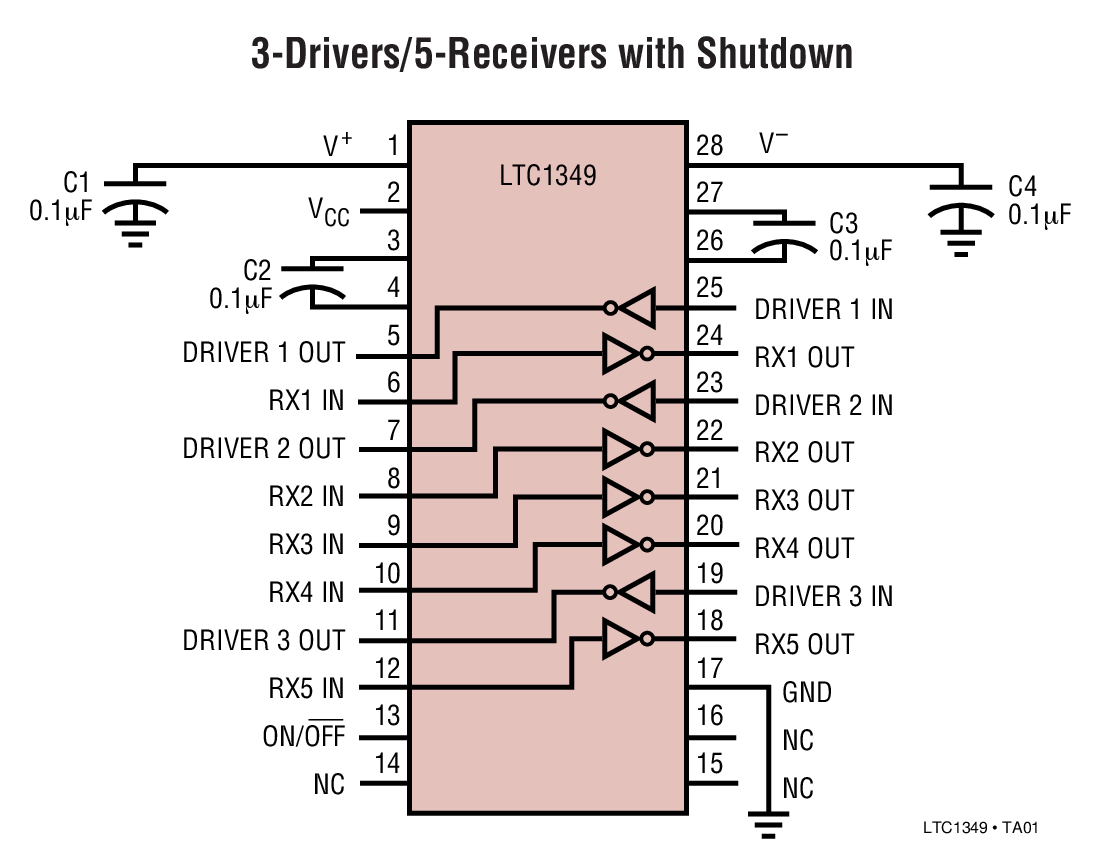

LTC^®1349 是一款具有非常低电源电流的 3 驱动器 / 5 接收器 RS232 收发器。在无负载的情况下，电源电流仅为 300μA。充电泵只需要 4 个 0.1μF 电容器。

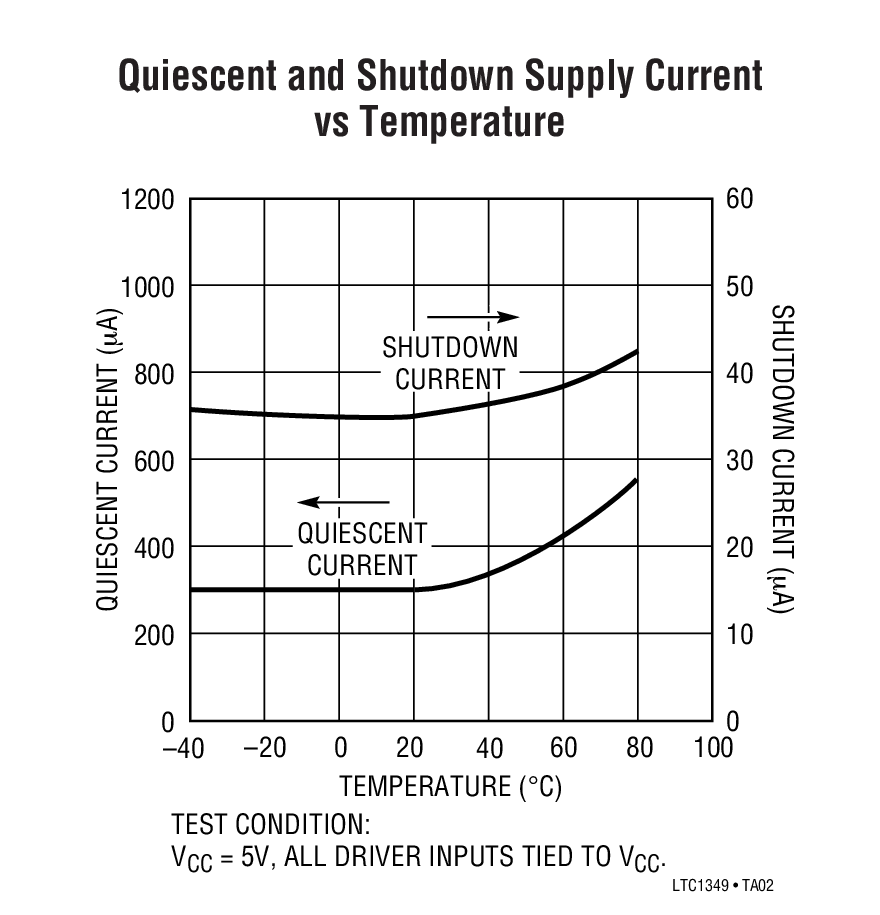

在停机模式中，2 个接收器处于保活状态，电源电流为 35μA。在停机模式中和电源关断时，所有的 RS232 输出均呈高阻抗状态。

LTC1349 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在具有一个 2500pF、3kΩ 负载的情况下运行至高达 120k baud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然承受多次 ±10kV ESD 冲击。

应用

• 笔记本电脑
• 掌上型电脑
