特性

• RS-232兼容I/O引脚具有ESD保护±15kV—人体模型
• 1µA低功耗关断(MAX3311E)
• 低电平有效INVALID输出(MAX3313E)
• 接收器在关断模式下有效(MAX3311E)
• 单个收发器(1Tx/1Rx)，采用10引脚 µMAX封装

产品详情和应用

MAX3311E/MAX3313E均为符合EIA/TIA-232标准的低功耗、5V收发器。所有发射器输出和接收器输入均使用人体模型受到±15kV的保护，非常适合需要更稳健收发器的应用。

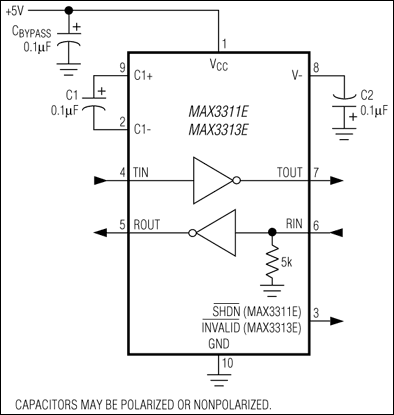

两款器件都具有一个发射器和一个接收器。这些发射器配备专有的低压差发射器输出级，可利用单个反相电荷泵通过+5V电源实现RS-232兼容操作。这些收发器仅需三个0.1µF电容，将以高达460kbps的数据速率运行，同时保持RS-232兼容输出电平。

MAX3311E具有1µA关断模式。在关断模式下，器件关闭电荷泵，将V-下拉至地，并禁用发射器输出。MAX3313E提供低电平有效INVALID输出，当连接有源RS-232电缆信号时，该输出置为高电平，向主机发出外设连接到通信端口的信号。

应用

• 数码相机
• 全球定位系统(GPS)
• 手持终端
• PDA
• POS
• 机顶盒
• 电信
