特性

• RS232 兼容型 3V 操作
• 3V 逻辑接口
• ESD 保护等级超过 ±10kV

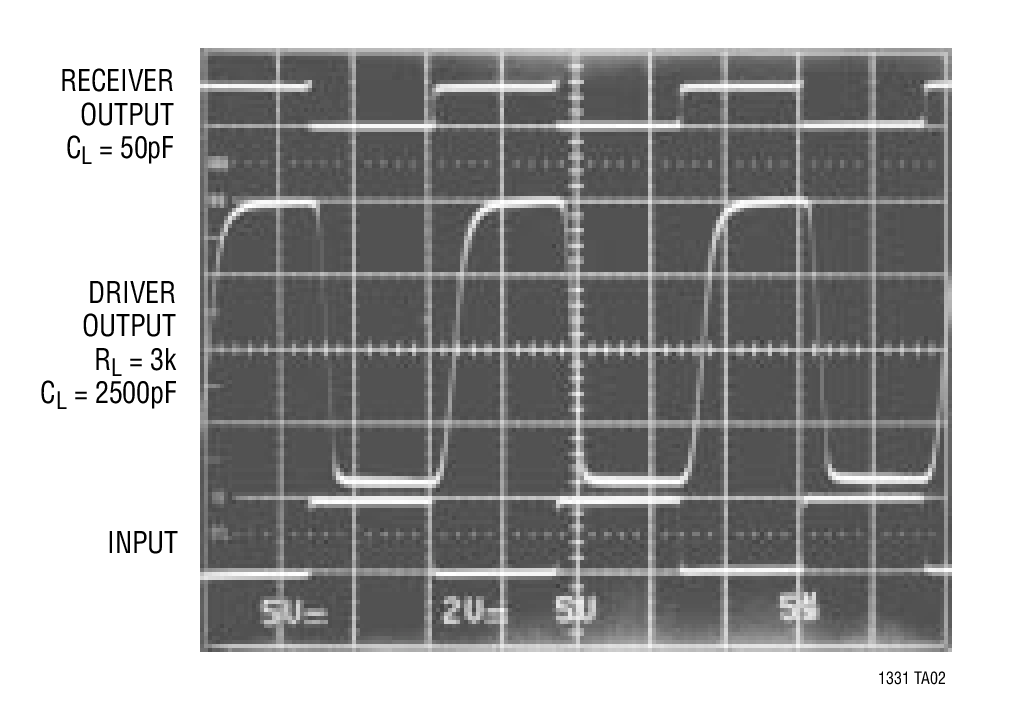

• 120kbaud 传输速率 (R_L = 3k，C_L = 2500pF)
• 250kbaud 传输速率 (R_L = 3k，C_L = 1000pF)
• 在停机模式中 1 个低功率接收器处于运行状态
• 在停机模式中电源电流为 60μA
• 低功率驱动器停用模式
• 使用小的电容器：0.1μF、0.2μF
• 与 CMOS 器件相似的低功率：60mW
• 简易的 PC 布局：直通式架构
• 坚固型双极性设计
• 当关闭或断电时输出呈高阻抗状态

产品详情和应用

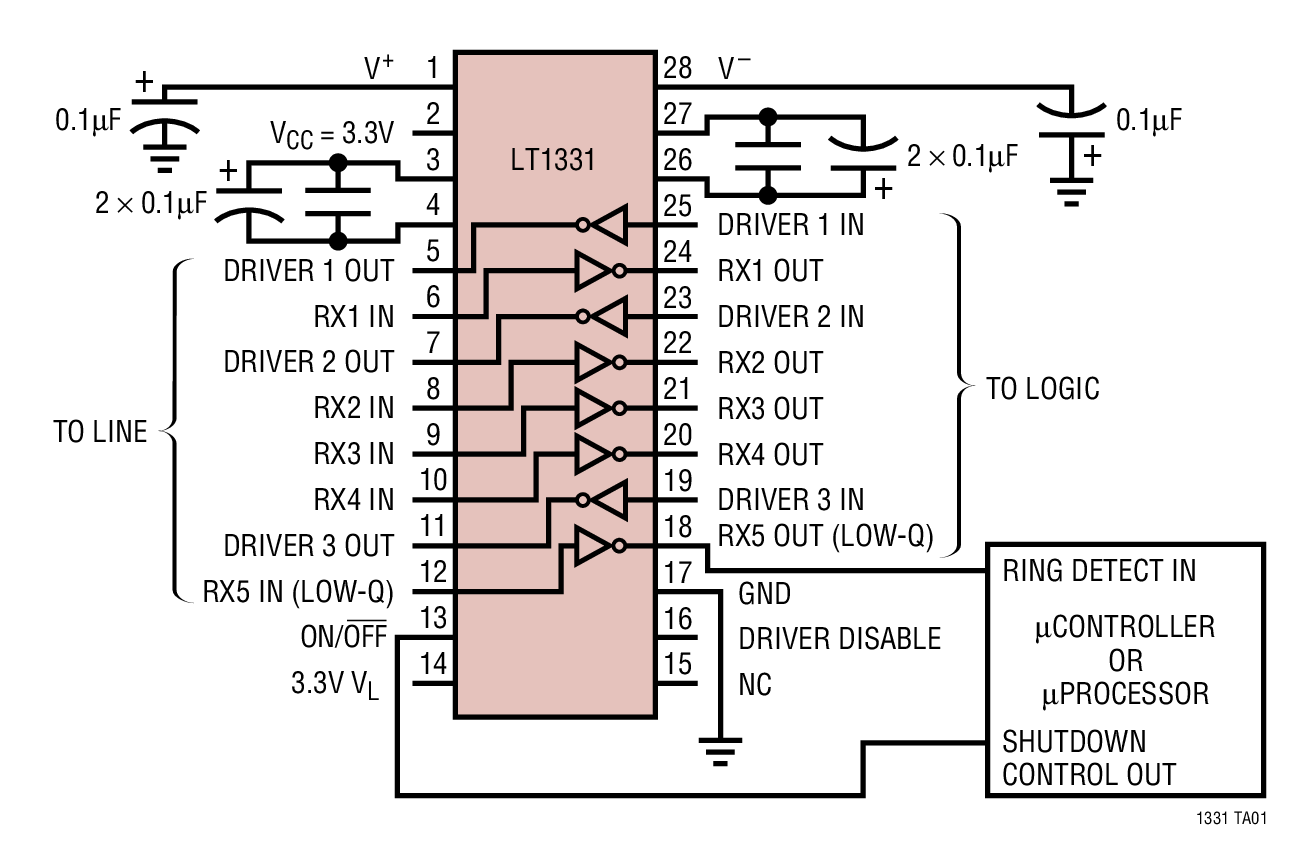

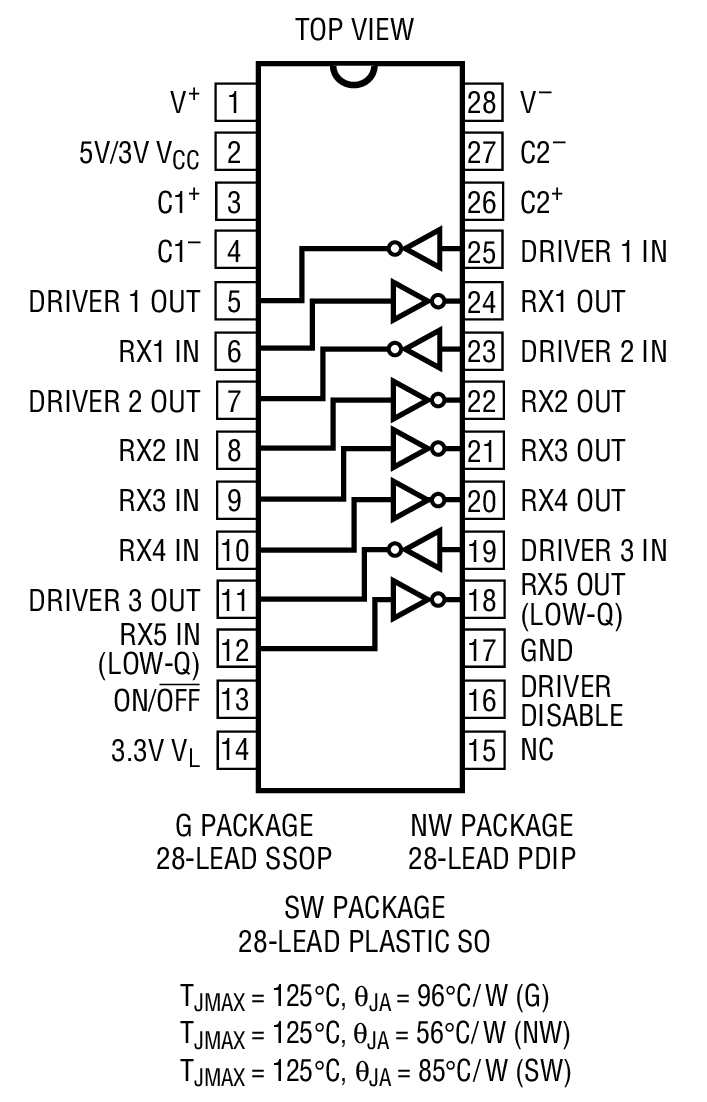

LT^®1331 是一款专为 3V 和 3V/5V 混合式系统而设计的 3 驱动器、5 接收器 RS232 收发器。接收器采用 3V 逻辑电源 V_L 工作，而内置充电泵和驱动器则依靠 5V 或 3V 电源 V_CC 供电运行。

该收发器具有两种停机模式。一种停机模式负责停用驱动器和充电泵，另一种停机模式则用于关断所有的电路 (除了一个可用于振铃检测的低功率接收器之外)。当处于振铃检测模式时，V_CC 电源可以关断。当停机时，驱动器和接收器呈现高阻抗输出状态。

LT1331 完全符合所有的 EIA-RS232 规范 (当 V_CC = 5V 时)。如果 V_CC = 3V，则输出驱动电平与所有已知的接口电路相兼容。特殊的双极型结构技术可在故障情况超过针对 RS232 所规定的限值时保护驱动器和接收器免受损坏。RS232 I/O 引脚能安然承受多次 ±10kV ESD 冲击。一个先进的驱动器输出级在驱动重的容性负载时传输速率高达 120kbaud。

应用

• 笔记本电脑
• 掌上型电脑
