特性

• 采用+3.0V至+3.6V单电源供电
• 24引脚SSOP或宽体SO封装
• 符合所有EIA/TIA-232E和EIA/TIA-562规范
• 电源电流：3mA（最大值，空载）
• 低功耗关断模式：1µA
• 低功耗关断期间所有接收器均处于活动状态
• 支持3.0V鼠标工作电压
• 低成本、表贴式外部元件
• 支持120kbps数据速率，提供Rate-LapLink™ 兼容性
• 三态接收器输出
• 提供评估套件
• 直通式引脚排列

产品详情和应用

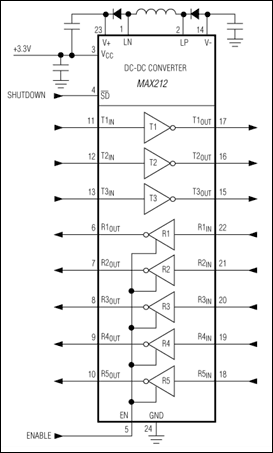

MAX212 RS-232收发器设计用于3V供电的EIA/TIA-232E和V.28/V.24通信接口，需要三个驱动器和五个接收器，功耗较低。工作电压范围从3.6V向下扩展至3.0V，同时仍保持真正的RS-232和EIA/TIA-562电压电平。

提供1μA（典型值）关断模式，可降低功耗，延长便携式系统的电池寿命。关断时，所有接收器均可保持活动状态或在逻辑控制下禁用。因此采用CMOS MAX212的系统能够处于低功耗关断模式，并监控传入的RS-232活动。

该器件支持120kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。

所有接收器输出端都提供三态驱动器，因此通常支持不同接口标准的多个接收器可以在UART上进行线或运算。

MAX212提供小型(SO)和紧缩小型(SSOP)封装。SSOP封装占用的电路板面积不到等效SO封装电路板面积的一半。

应用

• 计算机：笔记本电脑/掌上型电脑/小型笔记本电脑
• 仪器仪表
• 外设
• 打印机
