特性

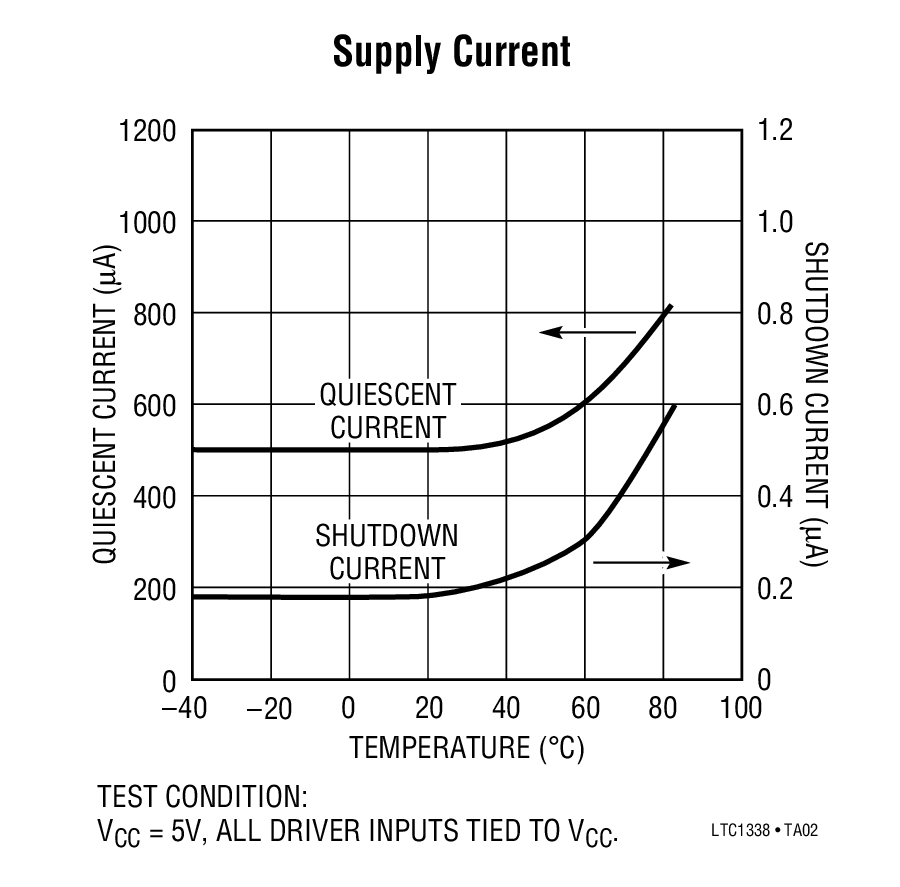

• 低电源电流：500μA
• 在停机模式中的电源电流为 0.2μA
• 在接收器运行 (RECEIVER ALIVE) 模式中的电源电流为 50μA
• ESD 保护等级高于 ±10kV
• 采用单 5V 电源供电工作
• 使用小的电容器：0.1μF
• 运行至 120k Baud
• 当电源关断时三态输出为高阻抗
• 输出过压不会强制电流返回至电源中
• 可强制 RS232 I/O 线路至 ±25V 而不造成损坏
• 直通式架构

产品详情和应用

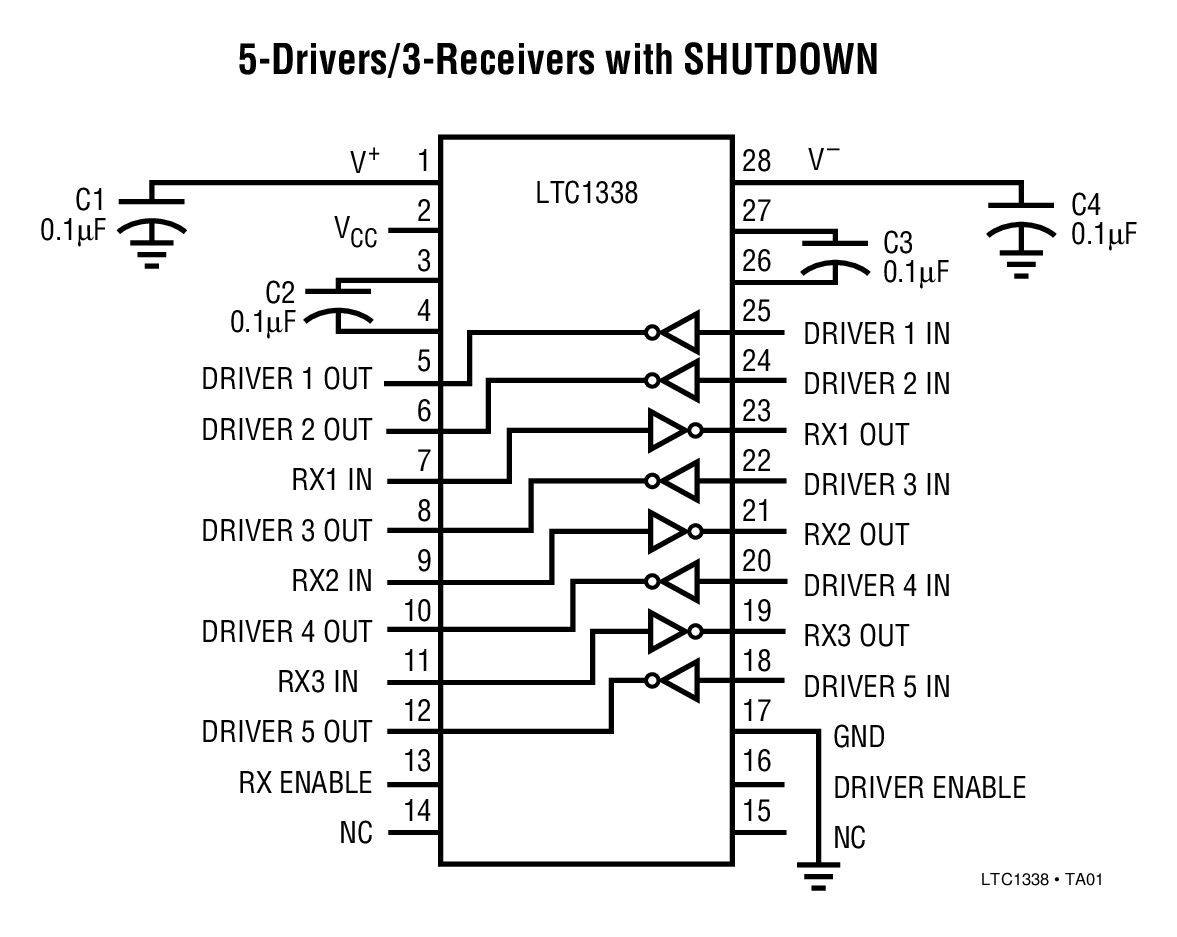

LTC^®1338 是一款具有非常低电源电流的 5 驱动器 / 3 接收器 RS232 收发器。在无负载的情况下，电源电流仅为 500μA。充电泵只需要 4 个 0.1μF 电容器

在停机模式中，电源电流进一步减小至 0.2μA。在接收器运行模式中，所有三个接收器均处于保活状态，此时电源电流为 50μA。在停机模式中和电源关断时，所有的 RS232 输出均呈高阻抗状态。

LTC1338 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在具有一个 2500pF、3kΩ 负载的情况下运行至高达 120k Baud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然承受多次 ±10kV ESD 冲击。

应用

• 电池供电型调制解调器
• 电池供电型数据通信设备 (DCE)
• 笔记本电脑
• 掌上型电脑
