ADI亚德诺_LTC2801_产品介绍

ADI亚德诺 LTC2801 产品介绍

2026-03-09 0次

特性

电源电压：1.8V至5.5V
单通道和双通道收发器
高速运行

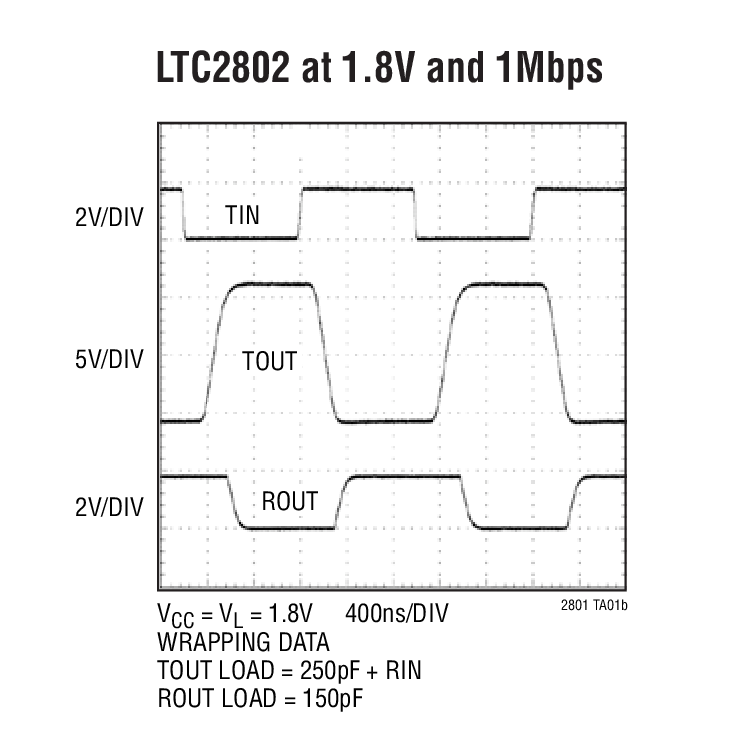

- 250pF/3kΩ 负载： 1Mbps (LTC2802、LTC2804)
- 1nF/3kΩ 负载： 250kbps
- 2.5nF/3kΩ TIA/EIA-232-F 负载： 100kbps
低功耗1μA关断和15μA接收器有源模式
在 RS-232 接口上未发生±10kV ESD损坏或锁存

逻辑电源引脚，轻松实现UART或微处理器电平转换
低延迟输出使能支持线路共享和半双工操作
符合 RS-232 标准的输出电平
小尺寸：

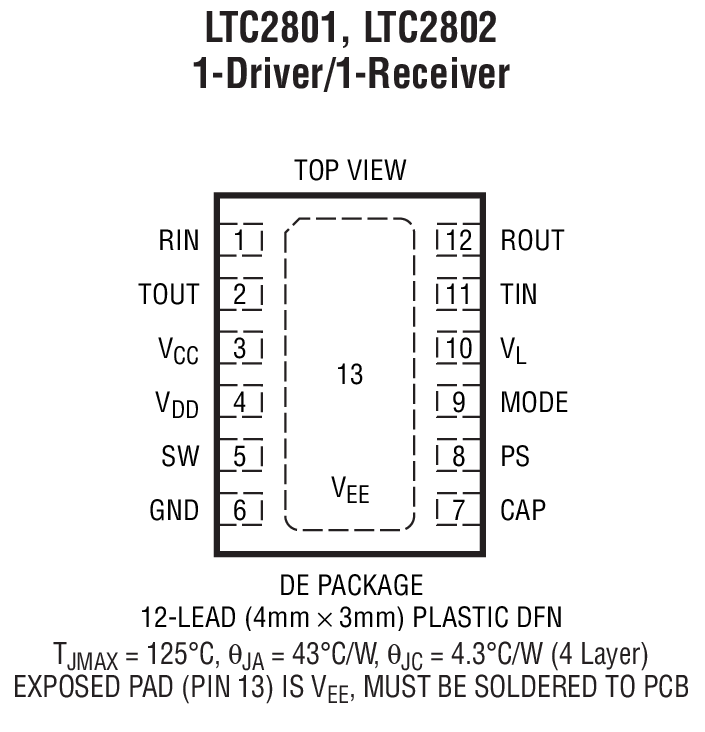

LTC2801/LTC2802 4mm x 3mm DFN 封装

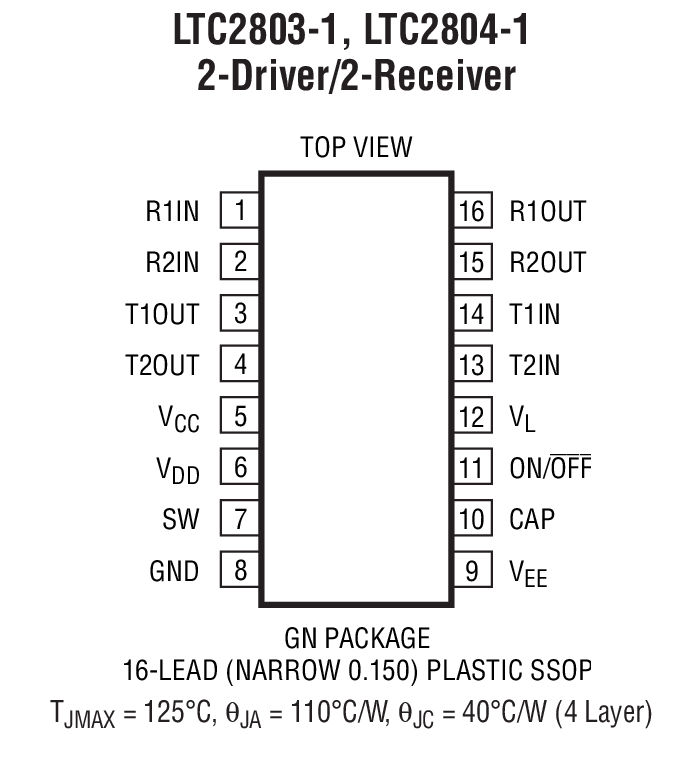

LTC2803/LTC2804 窄体 SSOP-16 封装

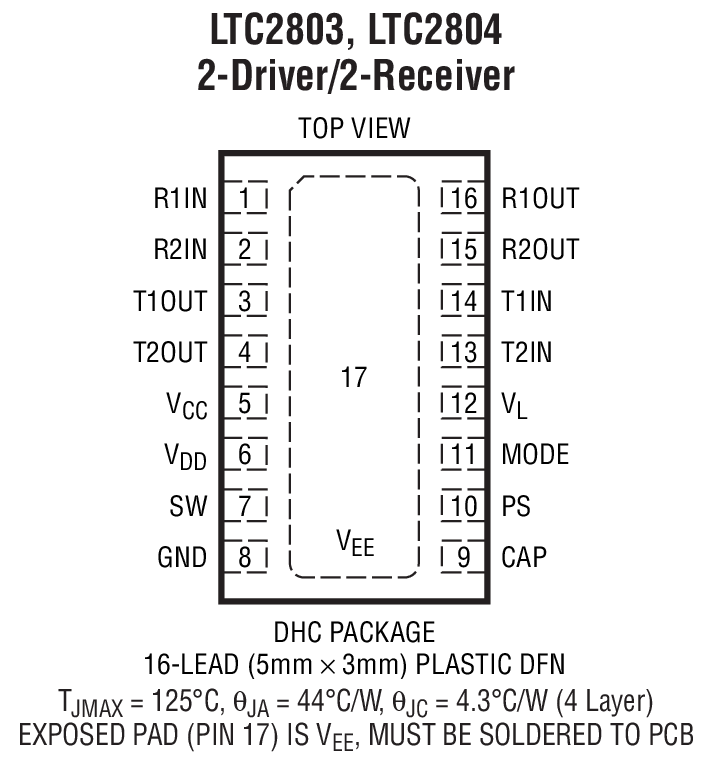

5mm x 3mm DFN 封装

产品详情和应用

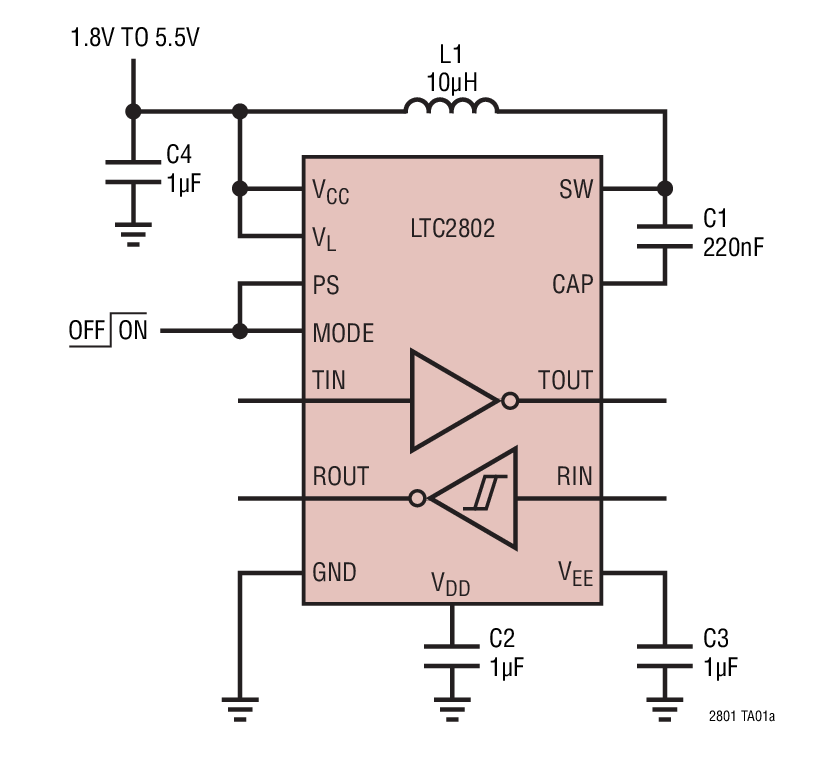

LTC2801/LTC2802/LTC2803/LTC2804均为单通道和双通道RS-232收发器，采用窄体SSOP和芯片级DFN封装。所有器件的电源电压范围为1.8V至5.5V，可直接采用两个碱性电池、NiCd或NiMH电池工作。集成式DC-DC转换器生成用于驱动RS-232电平的电源。逻辑电源引脚能够很方便地与不同的逻辑电平接口，与DC-DC电源无关。

兼容TIA/EIA-232-F标准。驱动器输出具有过载保护，可对地短路或提供高达±15V的电压，而不会损坏。为延长电池续航时间，接收器可保持活动状态，在低速下工作，电流仅为15μA。关断模式下，电流进一步降低到1μA。

产品型号

驱动器和接收器

最大数据速率

模式

>封装

LTC2801

1 + 1

0.25Mbps

SD, RA, DD, AO

DFN-12

LTC2802

1 + 1

1Mbps

SD, RA, DD, AO

DFN - 12
