特性

• 对RS-232 I/O引脚和所有逻辑引脚提供增强型ESD保护
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2接触放电
  • ±15kV——IEC 1000-4-2气隙放电
• 支持的数据速率：250kbps
• 接收器处于活动状态时关断功耗低至10nA
• 所有输入均提供施密特触发器
• 直通式引脚排列
• 符合低至3.0V的EIA/TIA-232规范
• 支持6V/µs摆率
• 低电平逻辑阈值(MAX3248E)
• RS-232兼容输出至2.7V

产品详情和应用

MAX3238E/MAX3248E收发器使用Maxim开创性的AutoShutdown Plus^™功能，可实现10nA的电源电流。当这些器件未在接收器或发射器输入端检测到有效信号转换时，会关闭板载电源和驱动器。如果RS-232电缆断开连接或所连外设的发射器关闭，都会出现这种情况。若对任何RS-232接收器或发射器输入进行有效转换，器件会再次开启。利用AutoShutdown Plus技术，无需更改现有的BIOS或操作系统，通过其板载电路即可自动实现节能。

所有RS-232输入和输出以及逻辑I/O引脚，均受到±15kV的增强ESD保护。逻辑I/O引脚上提供额外的ESD保护，无需昂贵的外部TransZorb^™或保护方案，使得MAX3238E/MAX3248E非常适合手机数据线应用。

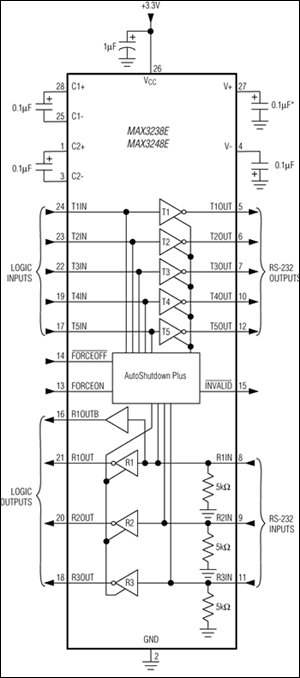

MAX3238E/MAX3248E包含五个驱动器和三个接收器，均为3V电源供电的EIA/TIA-232和V.28/V.24通信接口，适用于手机、数据线和调制解调器应用。专有的高效双电荷泵电源与低压降发射器相结合，采用+3.0V至+5.5V单电源供电，提供真正的RS-232性能。该器件支持250kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。

MAX3238E和MAX3248E仅输入逻辑阈值不同。MAX3238E具有标准逻辑阈值，而MAX3248E具有0.6V至1.2V的低电平逻辑阈值，非常适合1.8V系统。

发送器输入FORCEON和低电平有效FORCEOFF具有一个400 kΩ有源正反馈电阻。这些输入驱动到有效逻辑电平后，如果驱动信号被移除或变为高阻态，输入将保持该电平。未使用的发射器和逻辑输入可以悬空。MAX3238E/MAX3248E支持+3.0V至+5.5V的电源电压范围。

应用

• 电池供电应用
• 蜂窝数据线
• 数据支架
• 调制解调器
• 外设
• 打印机
