ADI亚德诺_LTC1384_产品介绍

ADI亚德诺 LTC1384 产品介绍

2026-03-09 0次

特性

采用单 5V 电源供电工作

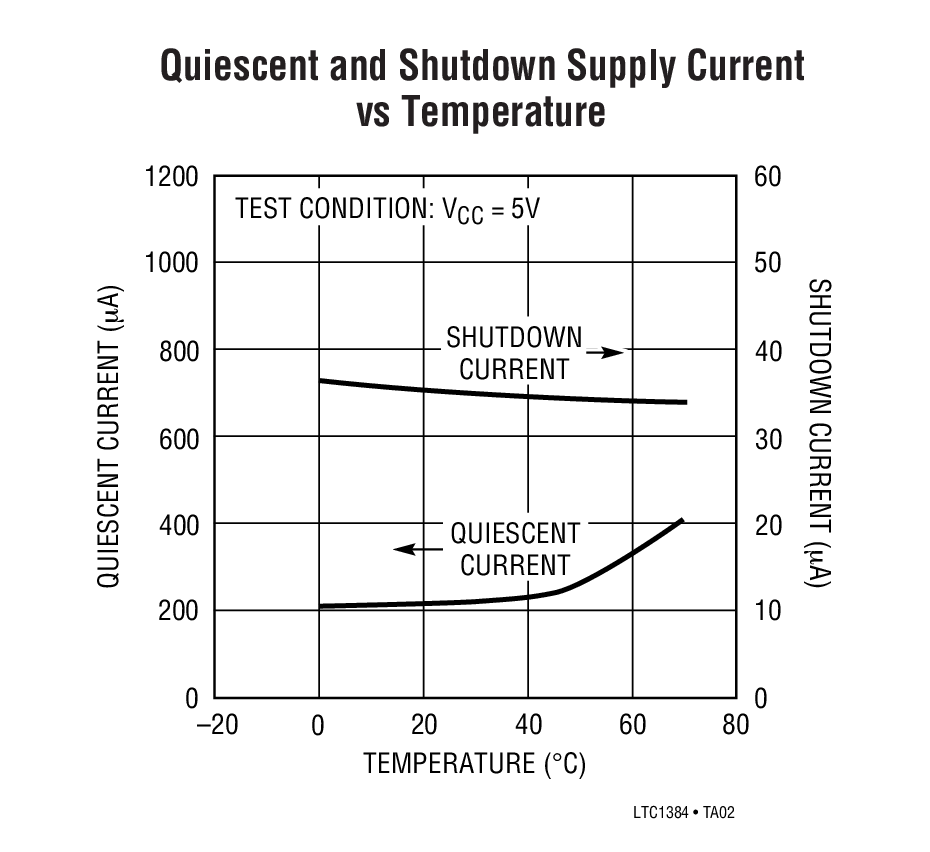

低电源电流： I_cc = 220µA
I_CC = 35µA (在停机模式中，且 2 个接收器均处于保活状态)
ESD 保护等级超过 ±10kV
使用小的电容器：0.1μF
运行至 120kBaud
输出过压不会强制电流返回至电源中
可强制 RS232 I/O 线路至 ±25V 而不造成损坏

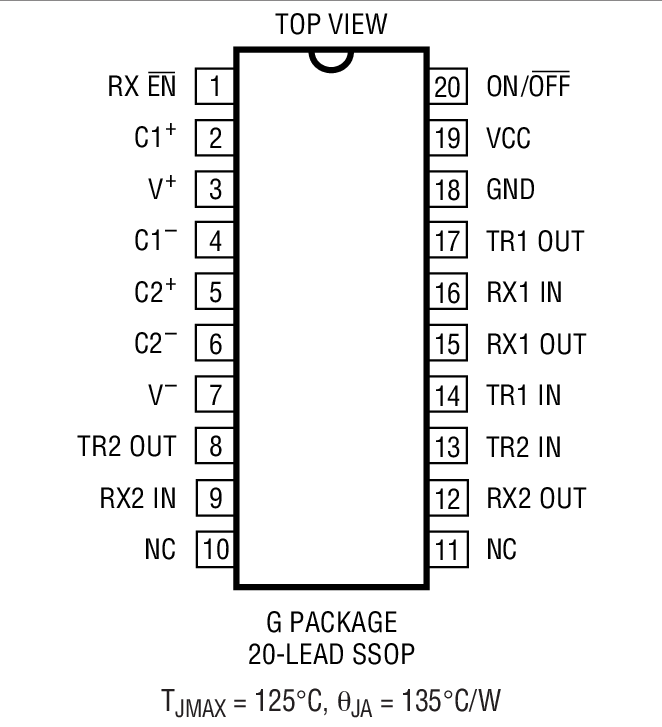

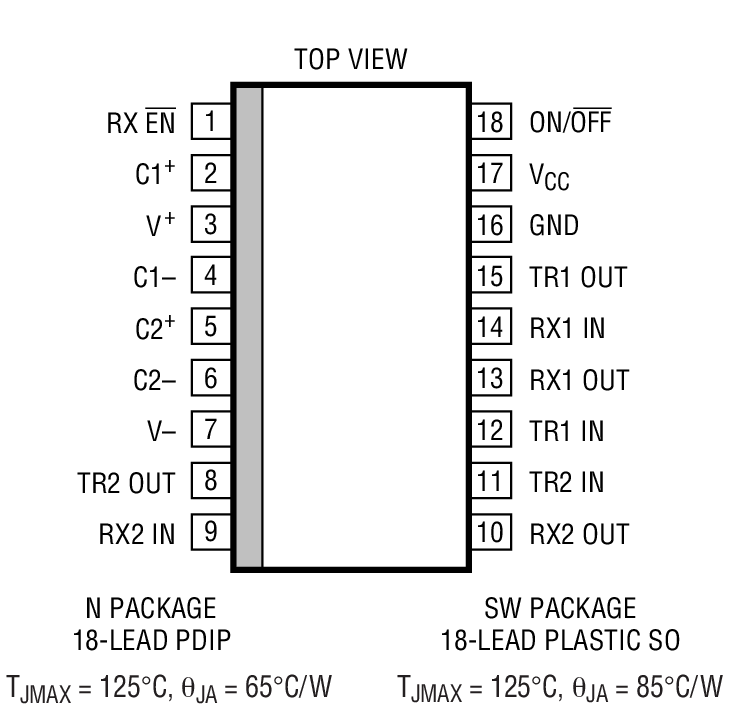

引脚与 LT1180A 相兼容

      

产品详情和应用

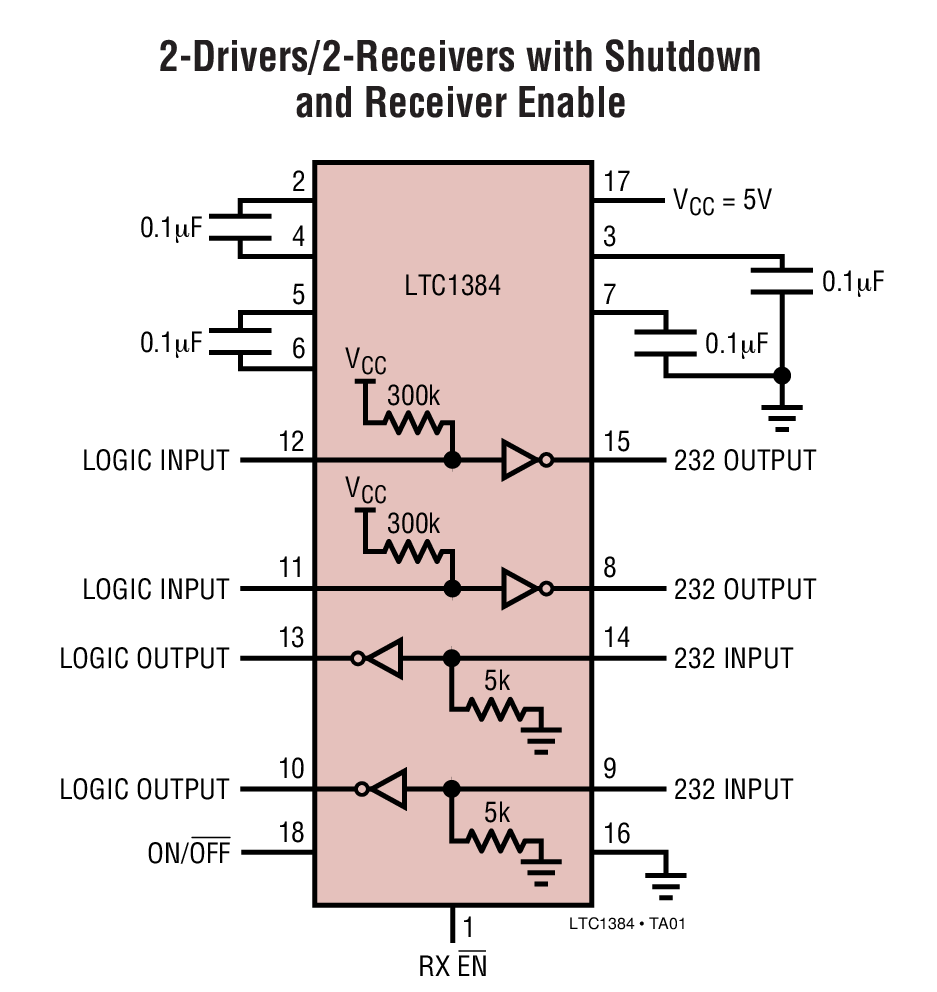

LTC^®1384 是一款超低功率 2 驱动器 / 2 接收器 RS232 收发器，其采用单 5V 电源工作。充电泵只需要 4 个节省空间的 0.1μF 电容器。

该收发器工作于 2 种模式中的一种：“正常”和“停机”。在正常模式中，当驱动器输出未加载时，ICC 仅为 220μA。在停机模式中，充电泵被关断，驱动器输出被强制进入三态，2 个接收器均处于保活状态，I_CC 降至 35μA。可以采用接收器使能 (RX EN) 引脚随时强制接收器输出进入三态。

LTC1384 完全符合所有的数据速率和过压 RS232 规范。该收发器能够在具有一个 2500pF、3kΩ 负载的情况下运行至高达 120kbaud。驱动器输出和接收器输入均可被强制至 ±25V，并不会导致损坏，而且能安然经受多次 ±10kV ESD 冲击。

应用

笔记本电脑
掌上型电脑

 
