特性

• 增强型ESD保护：
  • ±15kV——人体模型
  • ±8kV——IEC 1000-4-2，接触放电
  • ±15kV——IEC 1000-4-2，气隙放电
• ESD事件期间不会发生闩锁
• 20引脚SSOP或SO封装
• 支持230kbps数据速率
• 直通式引脚排列
• 完整的DCE串行端口

产品详情和应用

MAX3186是一款完整的DCE RS-232串行端口，旨在满足欧洲共同体严格的ESD要求。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护。

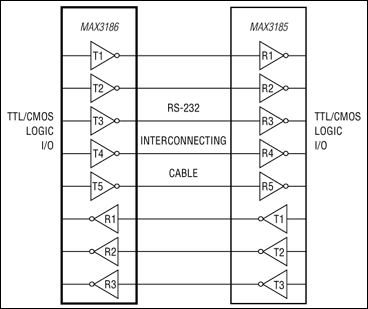

MAX3186具有五个RS-232发射器、三个RS-232接收器，无电荷泵，优化了在调制解调器应用中的工作性能。该器件支持230kbps的数据速率，与常用软件兼容，可用于与个人计算机通信。I_DD和I_SS的电源电流小于300µA，而I_CC的电源电流小于1mA。

MAX3186采用SO封装，以及可进一步减少电路板空间的小型SSOP封装。

应用

• 符合IEC 1000-4-2标准的设备
• 仪器仪表
• ISDN调制解调器
• 调制解调器
