特性

• 采用3.3V单电源供电——无需电荷泵！
• 与+5V逻辑兼容
• 最大偏斜：8ns (MAX3485/MAX3490/MAX3491)
• 摆率限制实现无误差数据传输(MAX3483/MAX3488)
• 2nA低电流关断模式(MAX3483/MAX3485/MAX3486/MAX3491)
• 共模输入电压范围：-7V至+12V
• 支持总线连接多达32个收发器
• 提供全双工和半双工版本

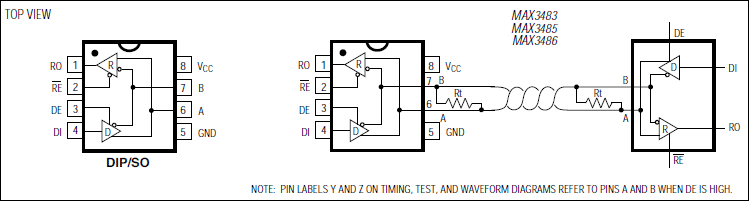

• 行业标准75176引脚排列(MAX3483/MAX3485/MAX3486)
• 用于驱动器过载保护的限流和热关断功能

产品详情和应用

MAX3483、MAX3485、MAX3486、MAX3488、MAX3490和MAX3491是适用于RS-485和RS-422通信的3.3V、低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX3483和MAX3488具有限摆率驱动器，可充分降低EMI并减少因电缆端接不当引起的反射，从而实现数据速率高达250kbps的无误差数据传输。部分限摆率的MAX3486支持高达2.5Mbps的传输速率。MAX3485、MAX3490和MAX3491的传输速率高达10Mbps。

驱动器具有短路限流功能，并且通过热关断电路将驱动器输出置于高阻抗状态，以防止功耗过大。接收器输入具有故障安全特性，可在两个输入均开路时确保输出保持逻辑高电平。

MAX3488、MAX3490和MAX3491具有全双工通信功能，而MAX3483、MAX3485和MAX3486可用于半双工通信。

应用

• 工业控制局域网
• 综合业务数字网
• 低功耗RS-485/RS-422收发器
• 分组交换
• 电信
• 适用于EMI敏感应用的收发器
