特性

• 保护功能确保性能可靠
  • 全部I/O引脚提供±15kV人体模式ESD保护
  • 真失效保护接收器，并保证EIA/TIA-485兼容性
  • 摆率限制功能有助于实现无差错数据传输(MAX3070E-MAX3075E/MAX3079E)
  • DE和低电平有效RE控制具有热插拔输入结构
• 灵活的功能组合，便于设计
  • 引脚可选的全/半双工操作(MAX3079E)
  • 相位控制功能，修正双绞线反接(MAX3079E)
  • 总线上允许挂接多达256个收发器
  • 采用行业标准的SO和DIP封装
• 关断模式下电流仅10µA，节省功率(MAX3071E/MAX3074E/MAX3077E除外)

产品详情和应用

MAX3070E–MAX3079E 3.3V, ±15kV ESD保护的RS-485/RS-422收发器具备一个驱动器和一个接收器。这些器件包含失效保护电路，当接收器输入开路或短路时保证接收器输出逻辑高。当端接总线上的所有发送器被禁止(高阻抗)时，接收器输出逻辑高。MAX3070E–MAX3079E具备热插拔功能，能在上电或热插过程中消除错误扰动。

MAX3070E/MAX3071E/MAX3072E具备限摆率驱动器，可以将EMI减至最小并且降低了由于不适当的电缆端接引发的反射，支持高达250kbps无差错数据传送。MAX3073E/MAX3074E/MAX3075E也具备限摆率驱动器，但支持高达500kbps的传送速率。MAX3076E/MAX3077E/MAX3078E驱动器摆率无限制，使得传送速率可高达16Mbps。MAX3079E的摆率可通过引脚选择，可支持250kbps、500kbps和16Mbps的传送速率。

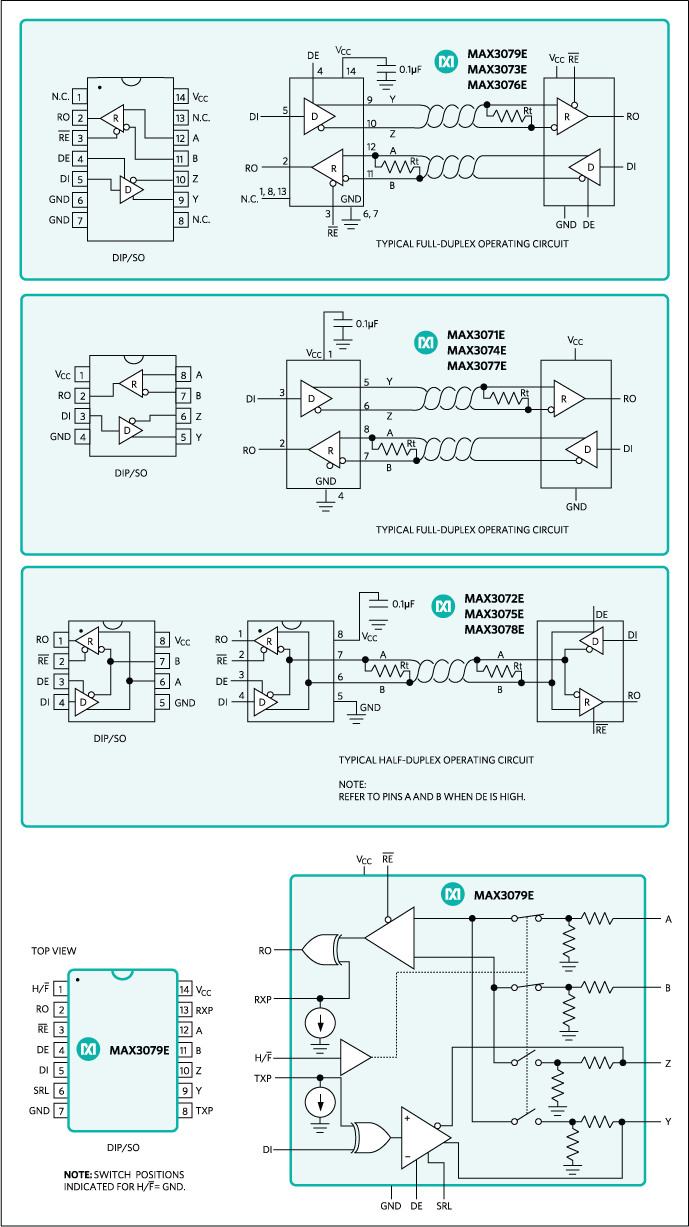

MAX3072E/MAX3075E/MAX3078E适用于半双工通讯，MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E适用于全双工通讯。MAX3079E可选择工作于半双工或全双工。它还能通过单独的引脚独立设置接收器和发送器输出相位。

MAX3070E–MAX3079E收发器在空载时、或满载但驱动器被禁止时吸取800µA电源电流。所有器件具有1/8单位负载的接收器输入阻抗，允许在总线上接入多达256个收发器。

应用

• 工业控制
• 仪表
• 照明系统
• 安全系统
• 电信
