特性

• 一个封装中集成8个单端线路驱动器
• 符合EIA标准RS-232E、RS-423A和CCITT V.10/X.26
• 电阻可编程压摆率
• 宽电源电压范围
• 低功耗CMOS
• 三态输出
• TTL/CMOS 兼容型输入
• 输出短路保护

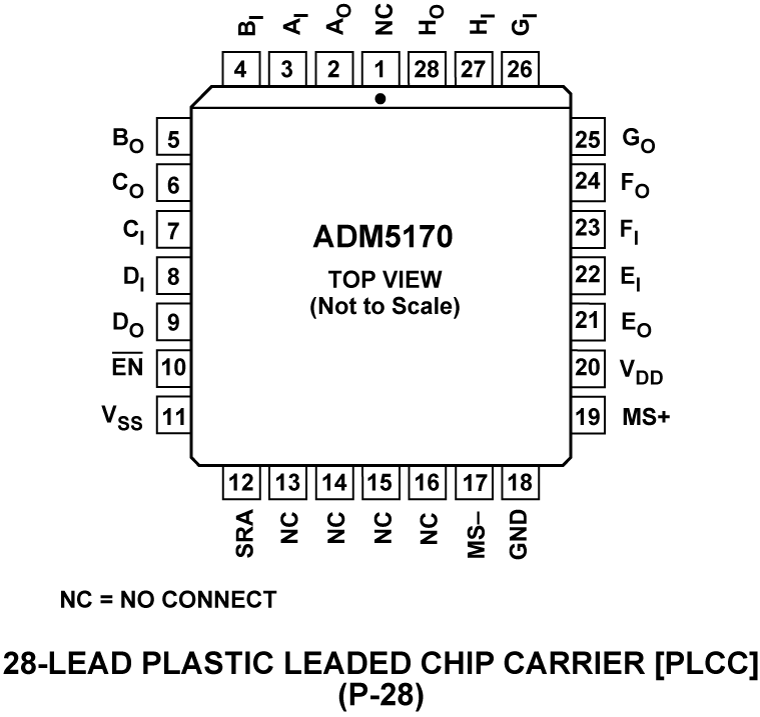

• 提供28引脚DIP/PLCC封装
• UC5170C的低功耗替代器件

产品详情和应用

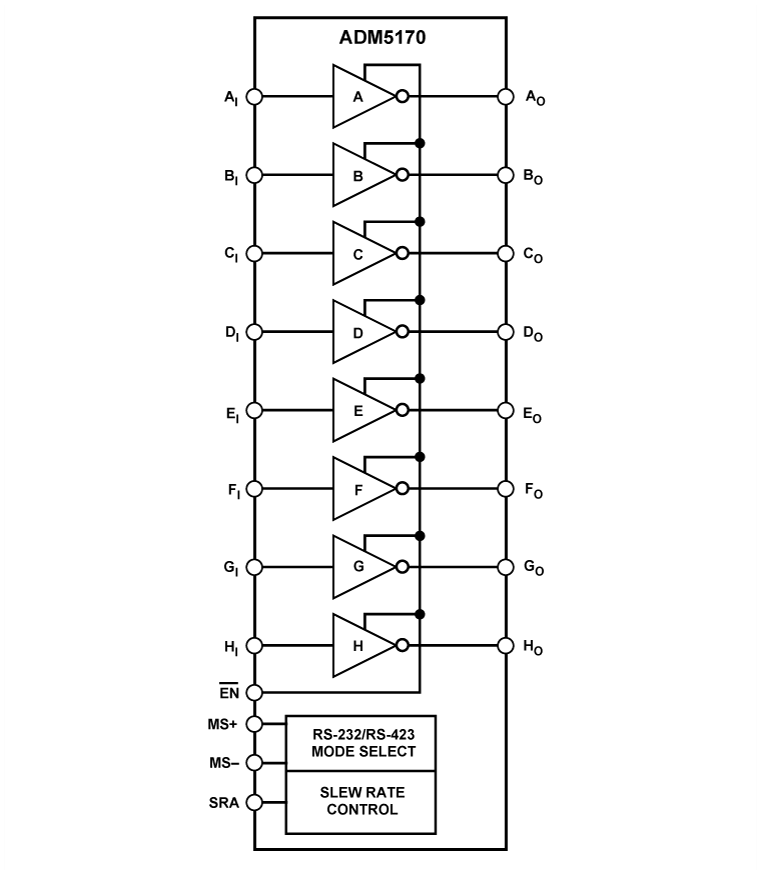

ADM5170是一款八通道线路驱动器，适用于数字通信系统，数据速率最高可达116 kB/s。根据模式选择输入MS+和MS-的状态，TTL或CMOS输入信号电平可反相，并转换为EIA RS-232E或RS-423A信号电平。当两路模式选择输入均接地(GND)时，器件以RS-423模式工作；当MS+接至V_DD 且MS-接至V_SS时，器件以RS-232模式工作。

利用SRA（压摆率调整）引脚与GND之间所连的外部电阻，可以控制输出压摆率。电阻值可以在2 kΩ至10 kΩ之间选择，相应的压摆率可在10 V/µs至2.2 V/µs范围内调整。通过这种方法调整压摆率，可以使输出特性适合所用的接口电缆。

利用EN（使能输入）可以禁用输出，此特性允许共用输出线路。

ADM5170采用先进的CMOS工艺制造，具有低功耗特性。在禁用状态下，功耗从500 mW降至40 mW。该器件提供28引脚DIP和28引脚PLCC两种封装。
