特性

• 针对空间受限的应用：
  • MAX3228E/MAX3229E：±15kV ESD保护、+2.5V至+5.5V RS-232收发器，采用 UCSP™封装
  • o MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E：±15kV ESD保护、电流低至10nA、+3.0V至+5.5V、高达1Mbps、真正的RS-232收发器（MAX3246E采用UCSP封装）
• 针对数据线应用：
  • MAX3380E/MAX3381E：+2.35V至+5.5V、1µA、2Tx/2Rx RS-232收发器，具有±15kV ESD保护I/O和逻辑引脚

产品详情和应用

MAX3221E/MAX3223E/MAX3243E均为3V电源供电的EIA/TIA-232和V.28/V.24通信接口，具有自动关断/唤醒功能、高数据速率传输能力和增强型静电放电(ESD)保护。所有发射器输出和接收器输入均使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并使用人体模型受到±15kV的保护。

MAX3221E/MAX3223E/MAX3243E采用Maxim开创性的 AutoShutdown功能，可实现1µA的电源电流。当RS-232电缆断开连接或连接的外设发射器关闭时，这些器件会进入低功耗关断模式，从而无需更改现有的BIOS或操作系统也能实现节电。

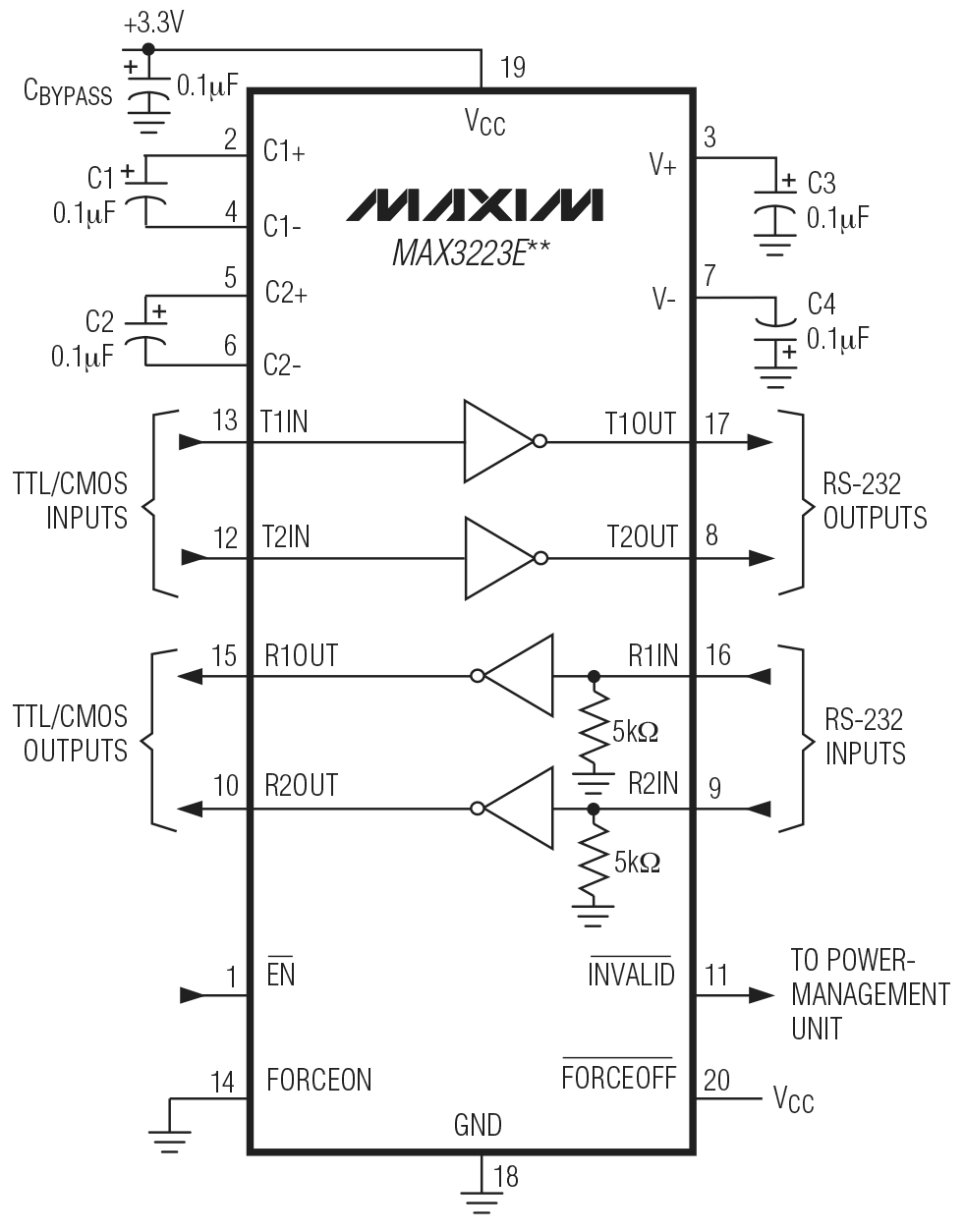

这些收发器配备专有的低压差发射器输出级，可利用双电荷泵通过+3.0V至+5.5V电源提供真正的RS-232性能。电荷泵仅需要四个0.1µF的小电容即可在+3.3V电源下工作。每个器件都支持以250kbps的数据速率运行，同时保持RS-232输出电平。

MAX3221E仅包含一个驱动器和一个接收器，构成超小尺寸的单电源RS-232收发器。MAX3223E集成两个驱动器和两个接收器。MAX3243E是一款完整的3驱动器/5接收器串行端口，非常适用于笔记本电脑或小型笔记本电脑。它还包括两个始终有效的同相接收器输出，无需对可能断电的电路中的保护二极管进行正向偏置，也能监控外部设备。

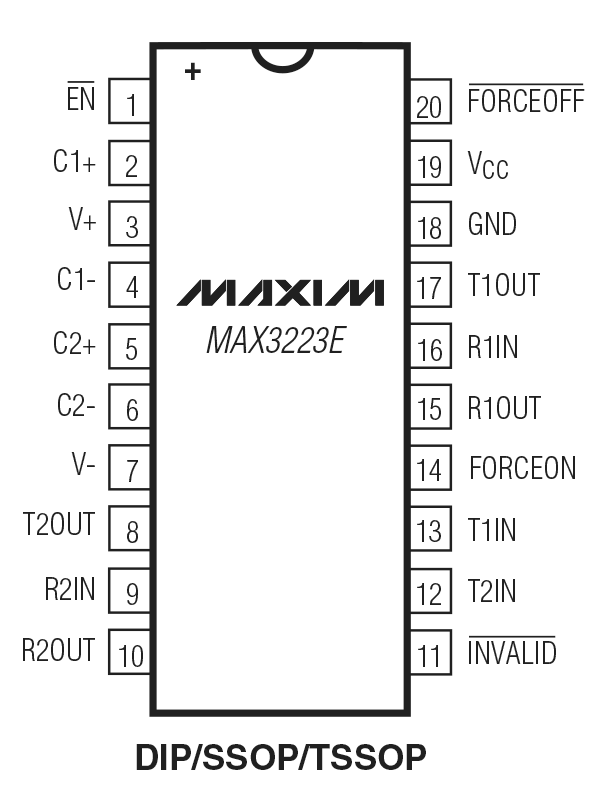

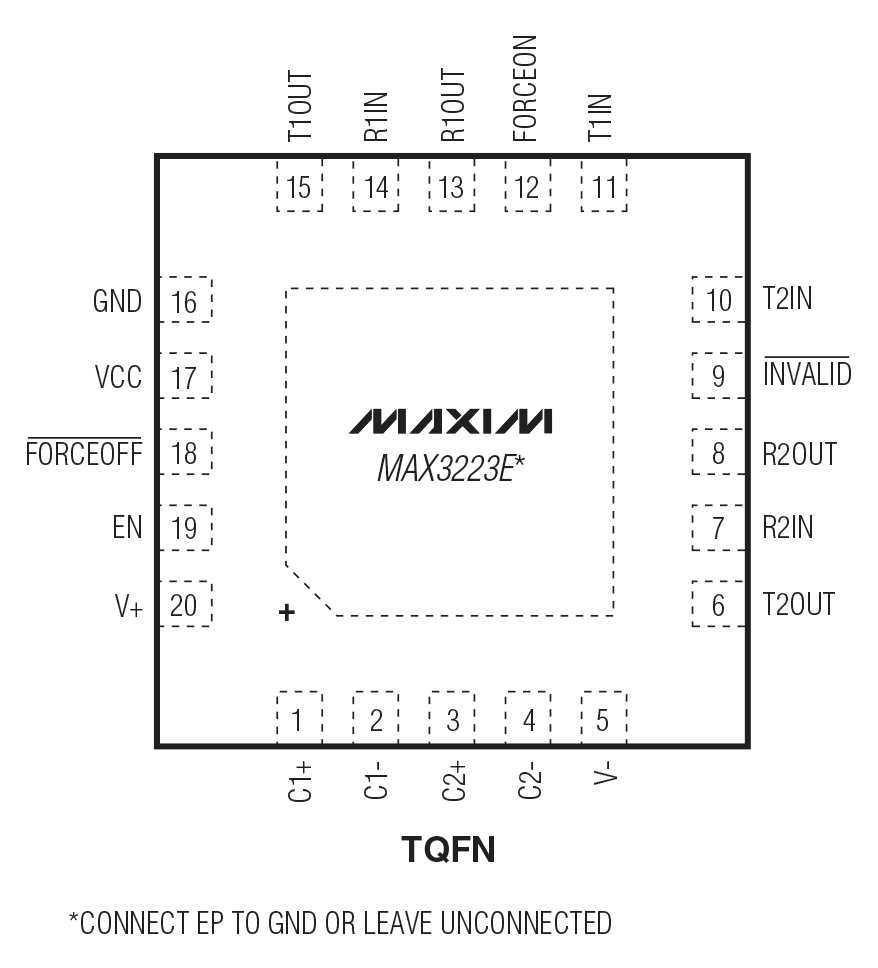

MAX3221E、MAX3223E和MAX3243E采用节省空间的TQFN、SSOP和TSSOP封装。

应用

• 电池供电设备
• 蜂窝电话
• 手持式装置
• 笔记本电脑、亚笔记本电脑与掌上电脑
• 外设
• 打印机
