特性

• 采用 ±5V 至 ±15V 电源运作
• 提供了针对过载的全面保护

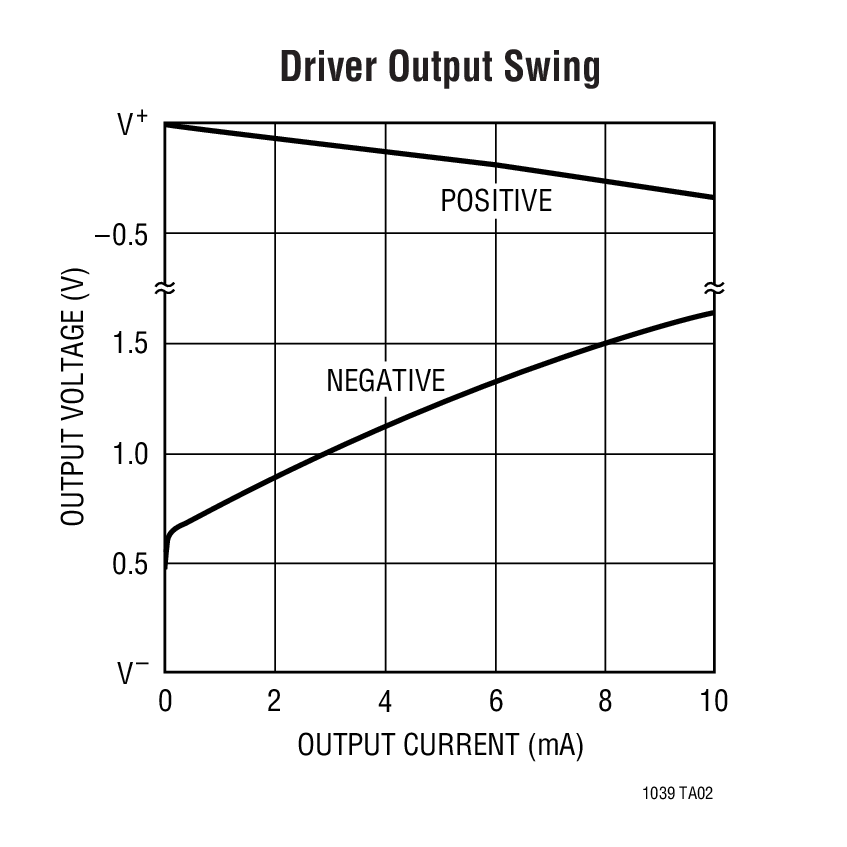

• 输出可驱动至 ±30V 而不受损
• 三态输出；当关断时输出开路
• 双极性电路 － 无闭锁
• ±30V 输入范围
• 三通道驱动器 / 接收器
• 在停机模式中电源电流为零
• 30kΩ 输入阻抗
• 符合所有的 RS232 规范
• 16 引脚版本 － 引脚与 MC145406 相兼容
• 采用 SO 封装
• 15kV ESD 保护能力：LT1039A

产品详情和应用

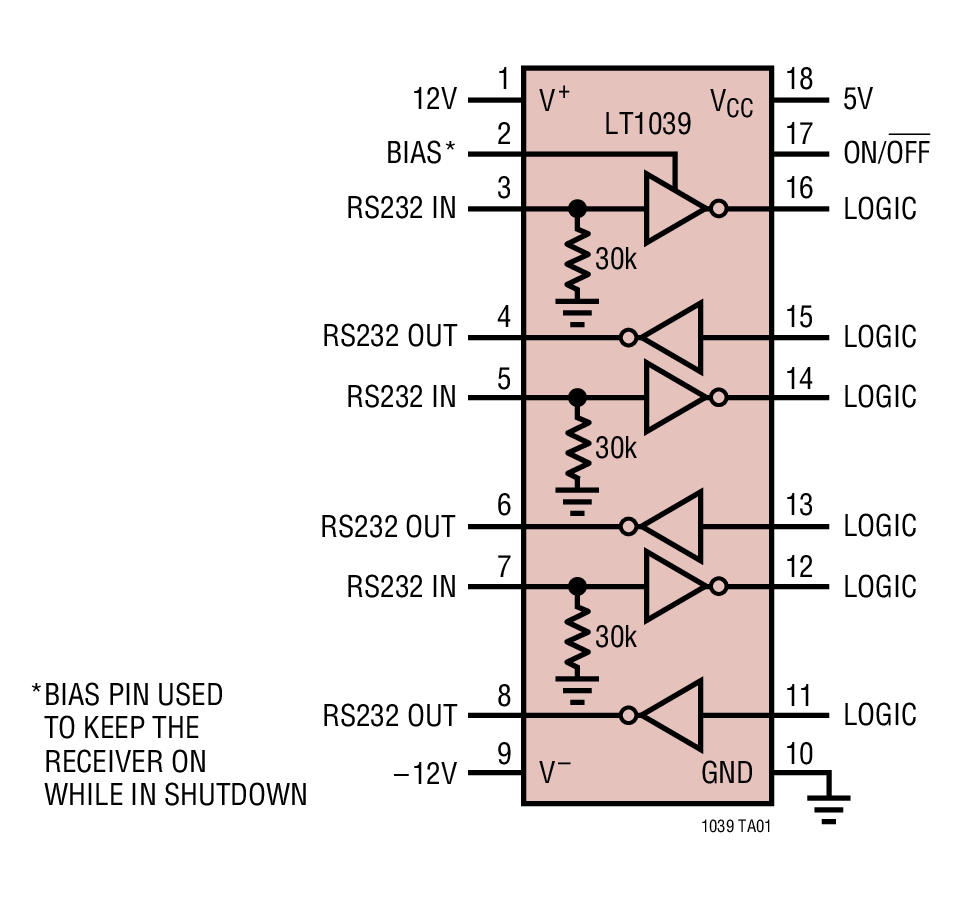

LT^®1039 是一款具有停机功能的三通道 RS232 驱动器 / 接收器。每个接收器将接受高达 ±30V 输入，并能驱动 TTL 或 CMOS 逻辑电路。RS232 驱动器可接受 TTL 逻辑输入并输出 RS232 电压电平。输出得到了针对过载的全面保护，且可短路至地或高达 ±30V 而不损坏驱动器。此外，当系统停机或电源关断时，输出处于高阻抗状态，从而可实现数据线共享。双极型电路使得这款驱动器 / 接收器对于过载情况异常地坚固，并具有抗闭锁能力。

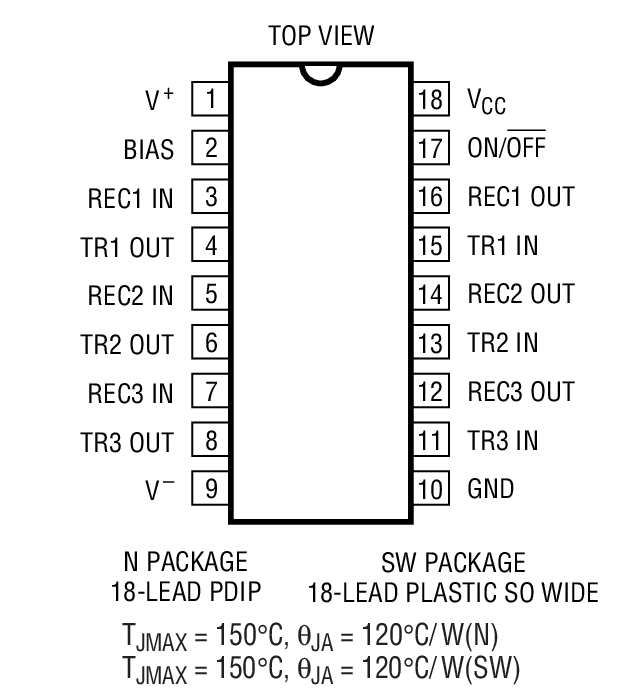

一个 BIAS 引脚允许一个接收器保持导通而将器件的其余部分关断。

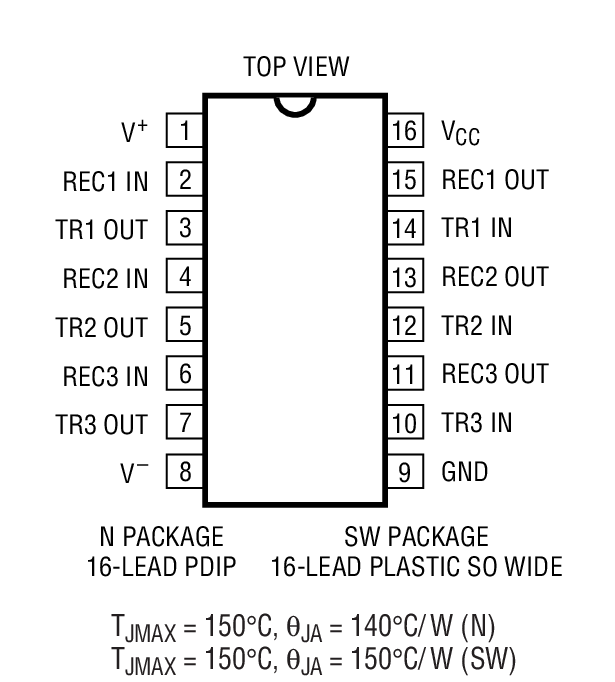

LT1039 还可提供 16 引脚器件版本，这版本不具备停机或 BIAS 引脚功能。

对于需要采用单 5V 电源工作的应用，请参见 LT1180 / LT1181、LT1180A / LT1181A 和 LT1130A 的数据手册。对于要求具备 15kV ESD 保护能力的应用，请参阅 LT1039A 的数据手册。

应用

• RS232 接口
• 终端
• 调制解调器
