特性

• 可与混合电压系统兼容的V_L引脚
• Rx输入和Tx输出提供±15kV ESD保护
• 电源电流低至300µA
• 支持250kbps数据速率
• 接收器处于活动状态时 AutoShutdown Plus™ 功耗为1µA
• 符合低至3.0V的EIA/TIA-232规范

产品详情和应用

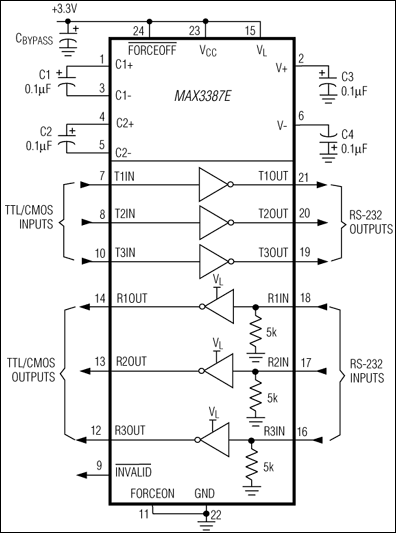

MAX3387E 3V电源供电的EIA/TIA-232和V.28/V.24是一款具有低功耗要求、高数据速率传输能力和增强型静电放电(ESD)保护功能的通信接口。MAX3387E集成三个接收器和三个发射器。所有RS-232输入和输出均使用IEC 1000-4-2气隙放电方法受到±15kV的保护，使用IEC 1000-4-2接触放电方法受到±8kV的保护，并使用人体模型受到±15kV的保护。

专有的低压差发射器输出级可利用双电荷泵通过+3.0V至+5.5V电源实现真正的RS-232性能。电荷泵仅需要四个0.1µF的小电容即可在+3.3V电源下工作。MAX3387E能够以高达250kbps的数据速率运行，同时保持符合RS-232标准的输出电平。

MAX3387E具有独特的 V_L 引脚，支持在混合逻辑电压系统中进行互操作。输入和输出逻辑电平均可通过 V_L引脚进行引脚编程。MAX3387E采用节省空间的TSSOP封装。

应用

• 电池供电应用
• 蜂窝数据电缆
• 手持式装置
• PDA与PDA托架
• 外设
• 亚笔记本与掌上电脑
