特性

产品详情和应用

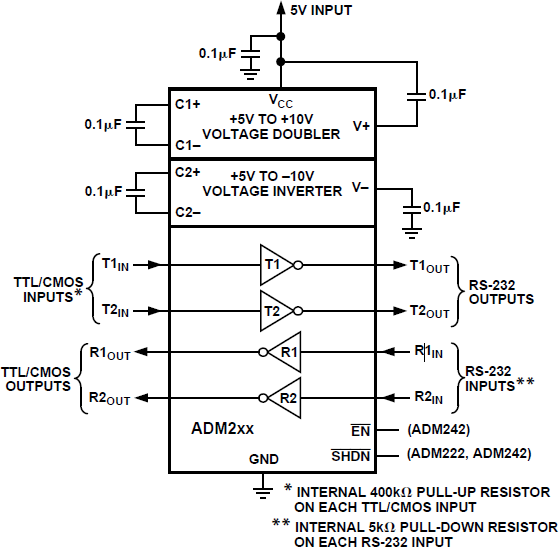

ADM222、ADM232A和ADM242是传输速率高达200 kBps的高速RS-232线路驱动器/接收器系列。采用+5 V单电源供电，片上高效率的充电泵使用小外部电容（0.1 µF）便可实现RS-232双极性电平。每个器件都带两个RS-232驱动器和两个RS-232接收器。

这些器件采用BiCMOS高级混合工艺技术制造，该工艺技术结合了低功耗CMOS与高速双极性电路，可实现高达200 kBps的传输速率，同时可将静态电源电流降至5 mA以下。

ADM232A是AD232和ADM232L的引脚兼容的高速升级版本。这款器件采用16引脚DIP窄体和宽体表面贴（SOIC）封装。

ADM222带有额外的关断（SHDN）功能，用来禁用器件，从而将电源电流降至0.1 µA。在关断期间，所有传送/接收功能都被禁用。ADM222采用18引脚DIP宽体表面贴（SOIC）封装。

ADM242同时带有关断（SHDN）和使能（EN）功能。关断功能将电源电流降至0.1 mA。在关断期间，发送器被禁用，但是接收器继续正常工作。使能功能可禁用接收器输出，以便共享公共总线。ADM242采用18引脚DIP宽体表面贴（SOIC）封装。
